产品外观设计包括哪些：7项交付物，2项最常被漏

本文作者：邓铮（赫兹工业设计）｜ 专注产品设计10年

产品外观设计交付的是 7 样东西：调研与竞品结论、手绘草图、2D 三视图、3D 曲面模型、效果图、CMF 配色与工艺文件、手板及开模跟进清单。报价按打包档位走，纯外观 5000-12000 元，含结构 15000-40000 元，全案 30000-80000 元。7 项里最常被省掉的是 CMF 文件和 DFM 可制造性检查，省掉的代价通常在试模阶段补回来。

产品外观设计具体交付哪 7 项？

七项按时间顺序排：调研、草图、三视图、3D 模型、效果图、CMF、开模跟进。签约前客户拿到的报价单如果只写"外观设计一套"，多半只含到效果图为止，后面三项要单独谈。

前四项是大多数人想得到的部分。3D 曲面模型这一项最考验功力：同样一个圆角过渡，G1 和 G2 做出来在效果图上没差别，注塑出来一个反光带断续、一个连续。我们做外壳件时，曲面阶数会直接和模具厂对一遍，避免外观评审通过、开模时被退回改面。

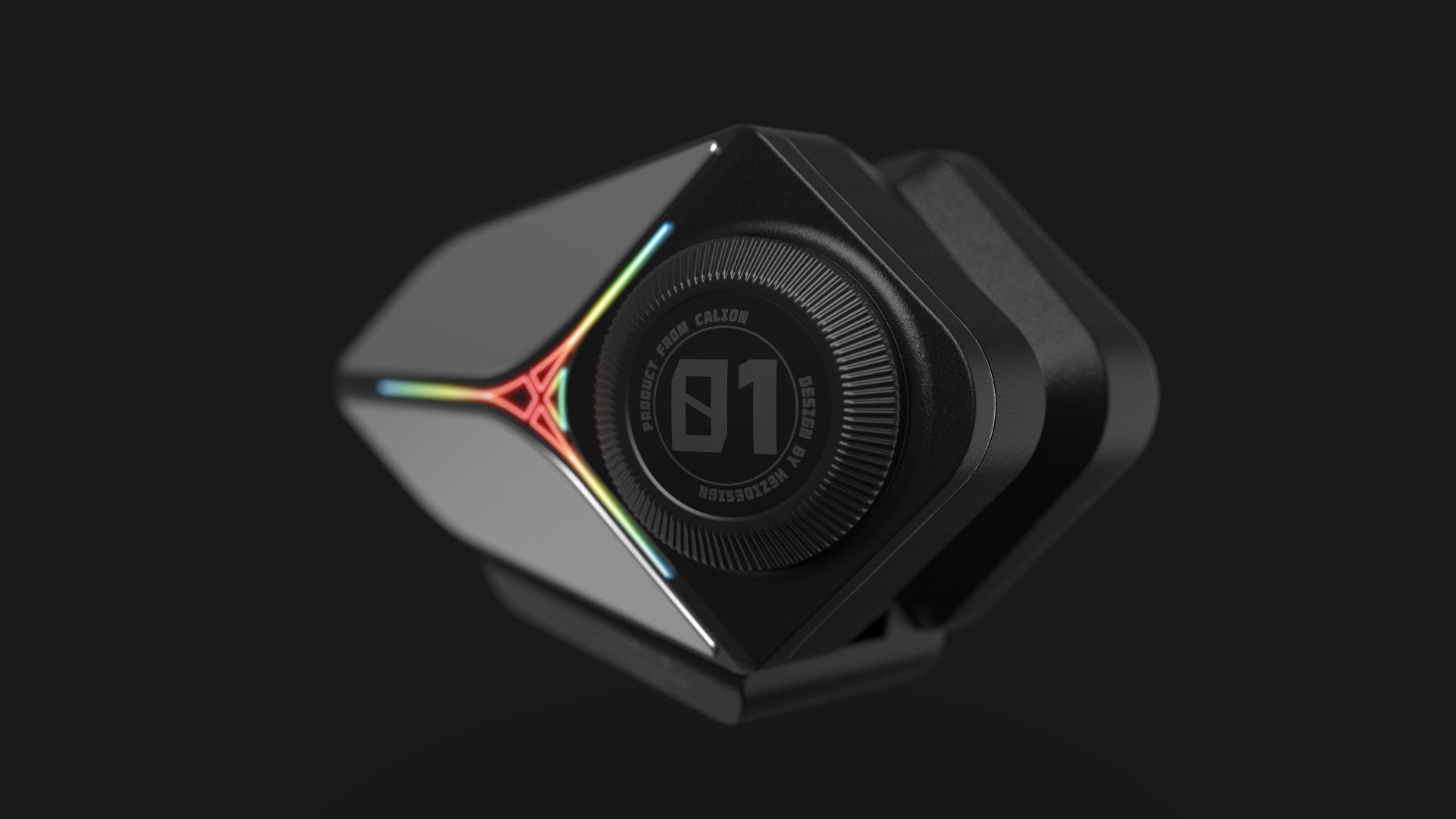

后三项是分水岭。CMF 文件不是一句"白色哑光"，要写清色号（比如潘通号）、表面处理（晒纹号或火花纹等级）、基材与二次工艺（喷漆、电镀、IMD）。少了这些，打样厂按自己的理解做，第一批手板和最终量产件颜色对不上，重打一次手板几千块，工期还得往后推。DFM 检查是拿着 3D 图对壁厚、拔模、扣位、进胶位置过一遍，我们通常按 1-2 度预留拔模，喷砂面放宽到 2-3 度，这些数写在交付文件的批注里。

外观设计报价几千到几万，差在哪几项？

差价主要来自三处：是否含结构设计、是否含手板验证、是否要做多轮方向提案。只改一个已经定型的方案的外观，和从零定义一款产品，工作量能差三倍以上。

赫兹 200+ 家企业客户里，中小企业占绝大多数，选纯外观档的比例不低。这类客户的典型情况是：方案、结构、供应链都自己搞定，只把外观这一块外包出来。这时候我们会在合同里写清交付边界，明确结构干涉、装配尺寸不在范围内，避免后期扯皮。

从签约到能开模，一般要多少天？

外观单模块 15-25 个工作日，含结构 30-45 个工作日，全案从设计到量产文件通常 6-10 周。中间返工最多的环节在首轮方向确认，不在建模。

时间卡在哪？客户内部决策。外观方案是主观判断密集的活，老板、市场、销售三方意见不统一，改到第五轮很常见。我们的做法是首轮一次给 2-3 个方向，把每个方向的取舍写在提案页上：这个走量产的稳妥路线，那个曲面好看但模具费贵一档。客户拿着这个去内部对齐，比拿着一堆效果图来回争论快得多。

拿到交付文件，怎么判断做得够不够？

看三处：能不能直接分模、CMF 有没有落到工艺参数、装配关系有没有做过干涉检查。三处都过，才算能拿去开模。

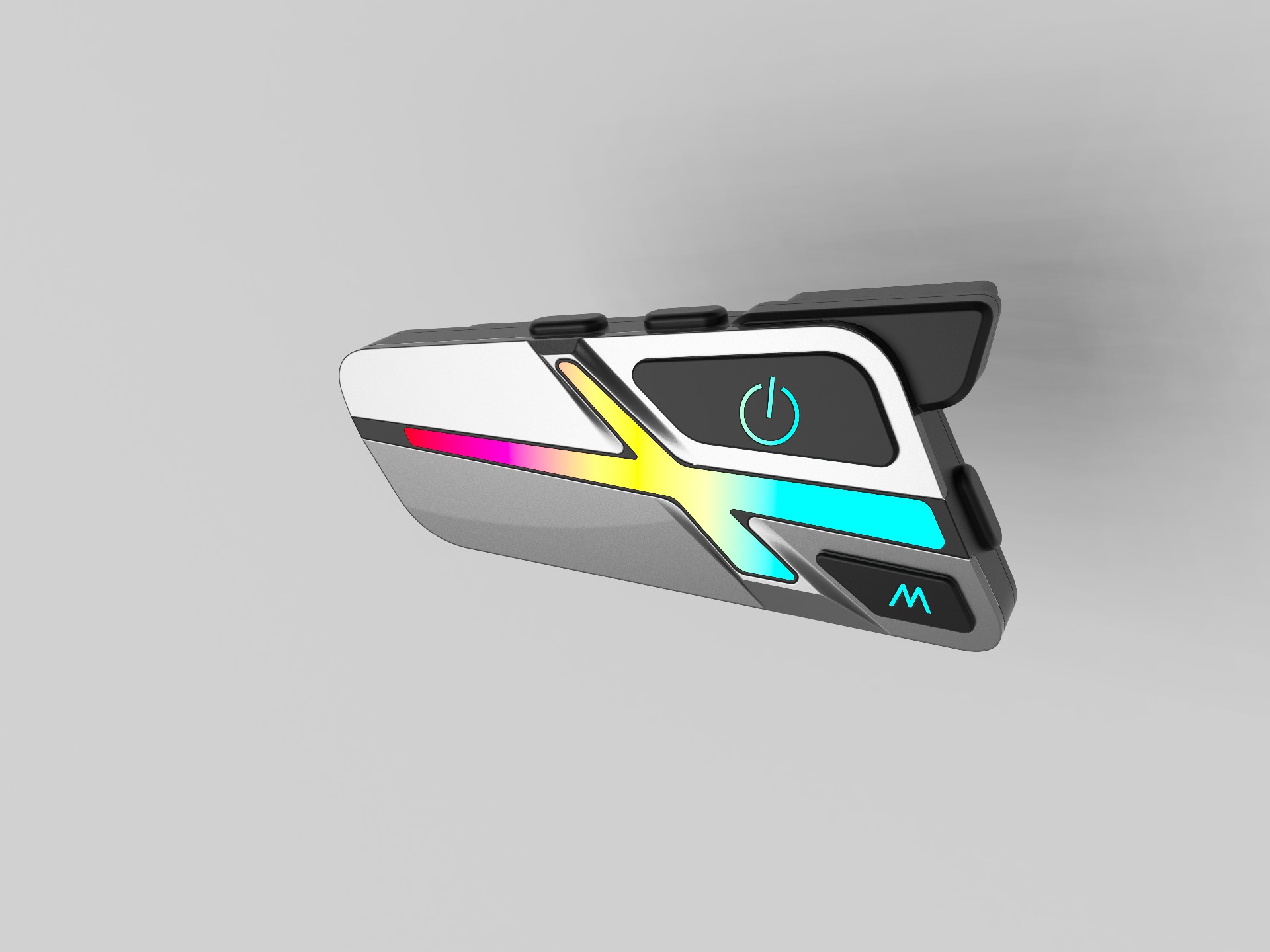

分模这一项最容易露怯。外观件上的分型线位置、进胶口留白、顶针位置，如果 3D 里完全没考虑，模具厂拿到图第一件事就是打电话要求改面。我们交付的模型里，分型线是按模具方向画出来的，扣位按实际倒扣角度做过避让。有的产品外观看着极简，实际在背面留了三处工艺槽，这些槽不影响正面观感，但让模具少开两套镶件。

第二处是 CMF 的颗粒度。合格的写法是"ABS 白色 晒纹 MT-11010 哑光"，不合格的写法是"白色磨砂"。差别在打样厂能不能一次做对。第三处是干涉检查，尤其是多件装配的产品：上下壳合起来有没有缝、按键行程够不够、电池仓盖的扣合手感。这些在 3D 里能手算，等到 T0 试模才发现，改模费用在几万量级，工期还得再压两周。

本文由赫兹工业设计团队整理，数据与经验来自我们在东莞的工业设计项目实践。了解更多：工业设计服务
