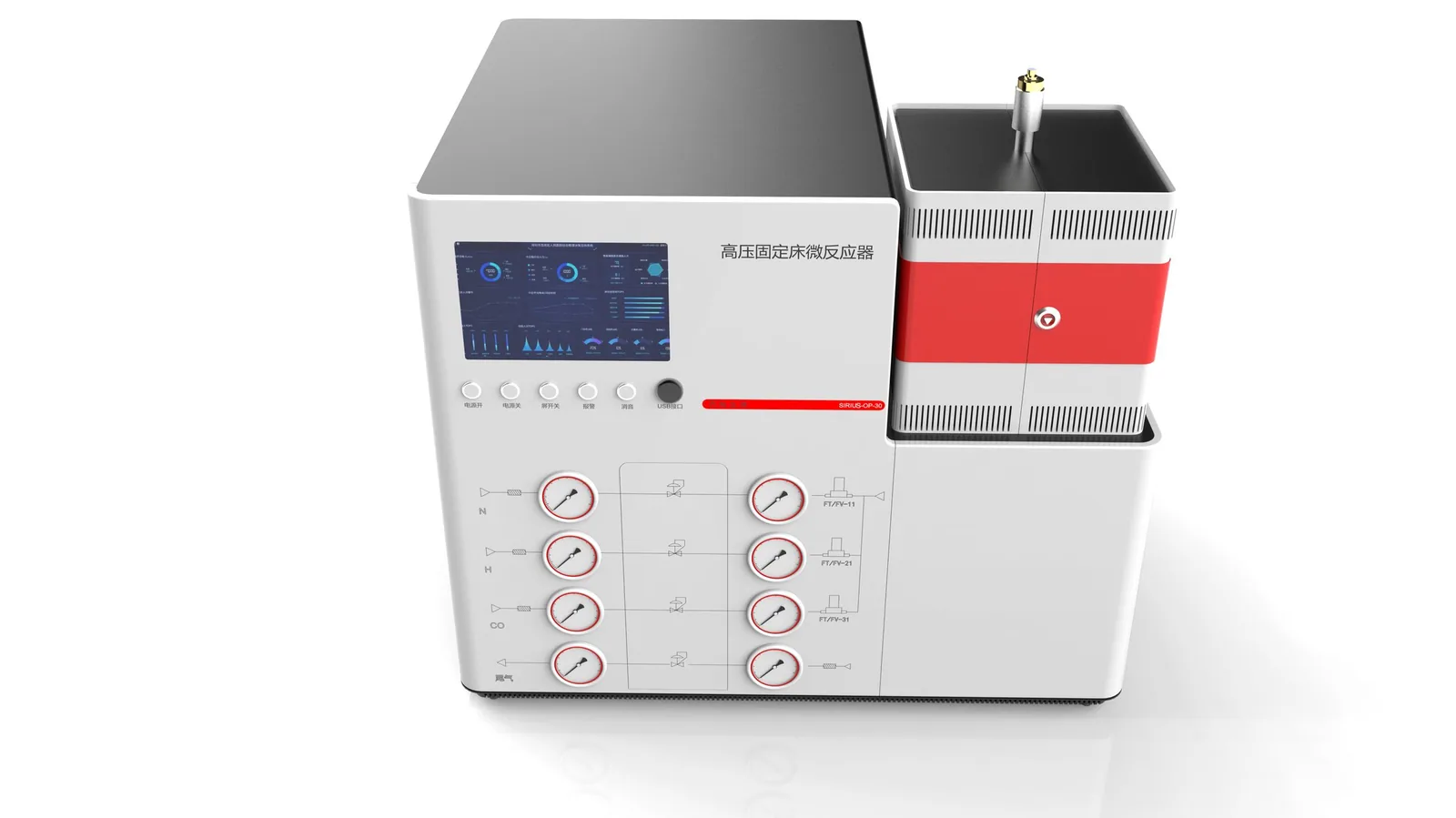

高压催化剂评价装置设计

一平方米内，8 路气路、一个加热反应区、一套控制系统。实验室设备的设计任务，是让复杂变清晰。

项目背景与设计挑战：信息密度，是这类设备真正的设计问题

催化剂评价装置要在极小空间内集成多路气体配比、流量控制、压力监测、加热反应与数据采集——功能密度极高，任何一处布局失误都会直接转化为操作失误。

传统做法是把仪表尽可能堆满面板，结果是操作者必须经过长时间训练才能读懂设备状态，误读的代价可能是整组实验数据作废。

这次设计的核心目标很明确：用分区与视觉层级，把「读设备」变成「看设备」。

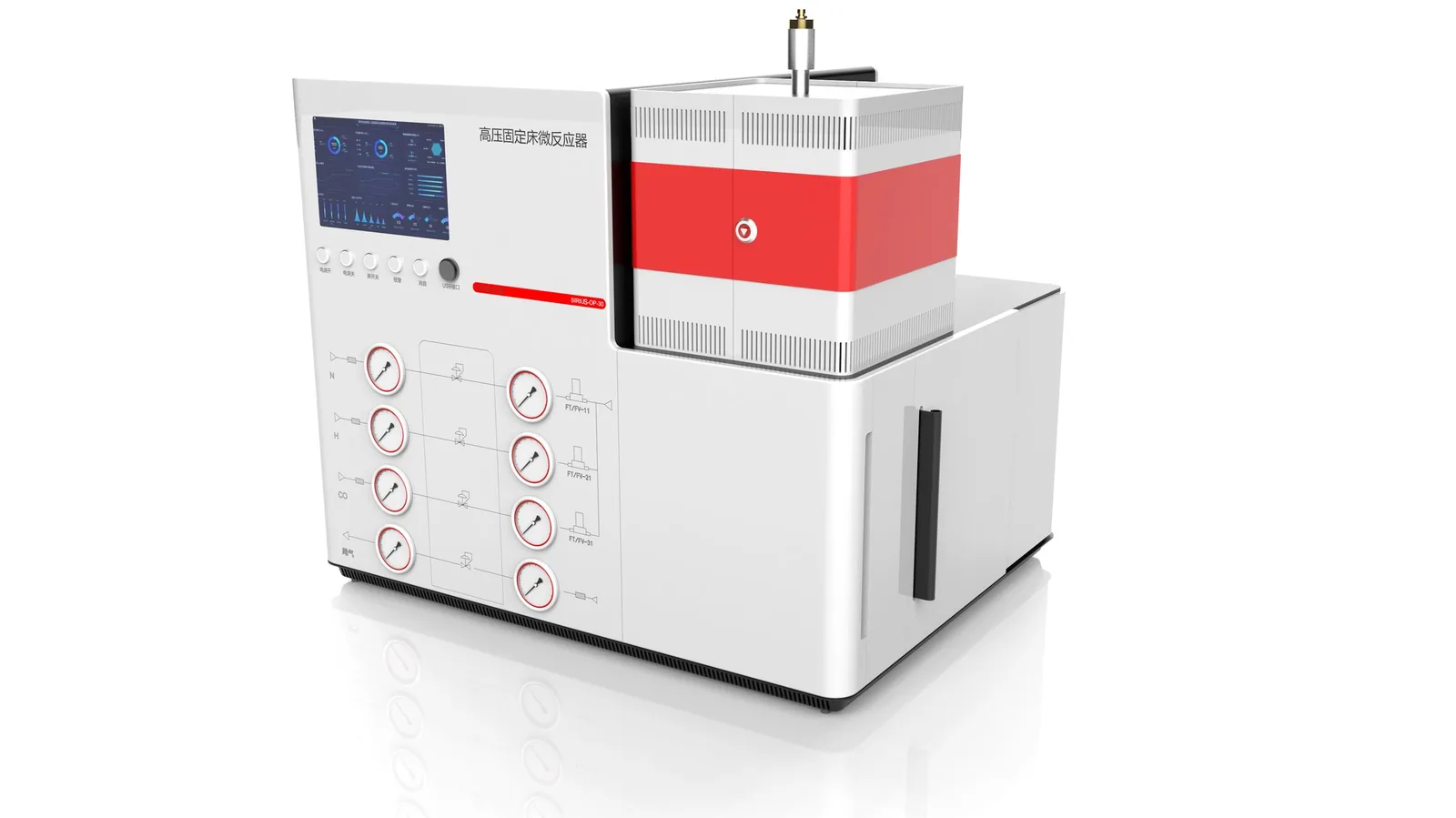

设计演绎：三分区：操作、监控、反应

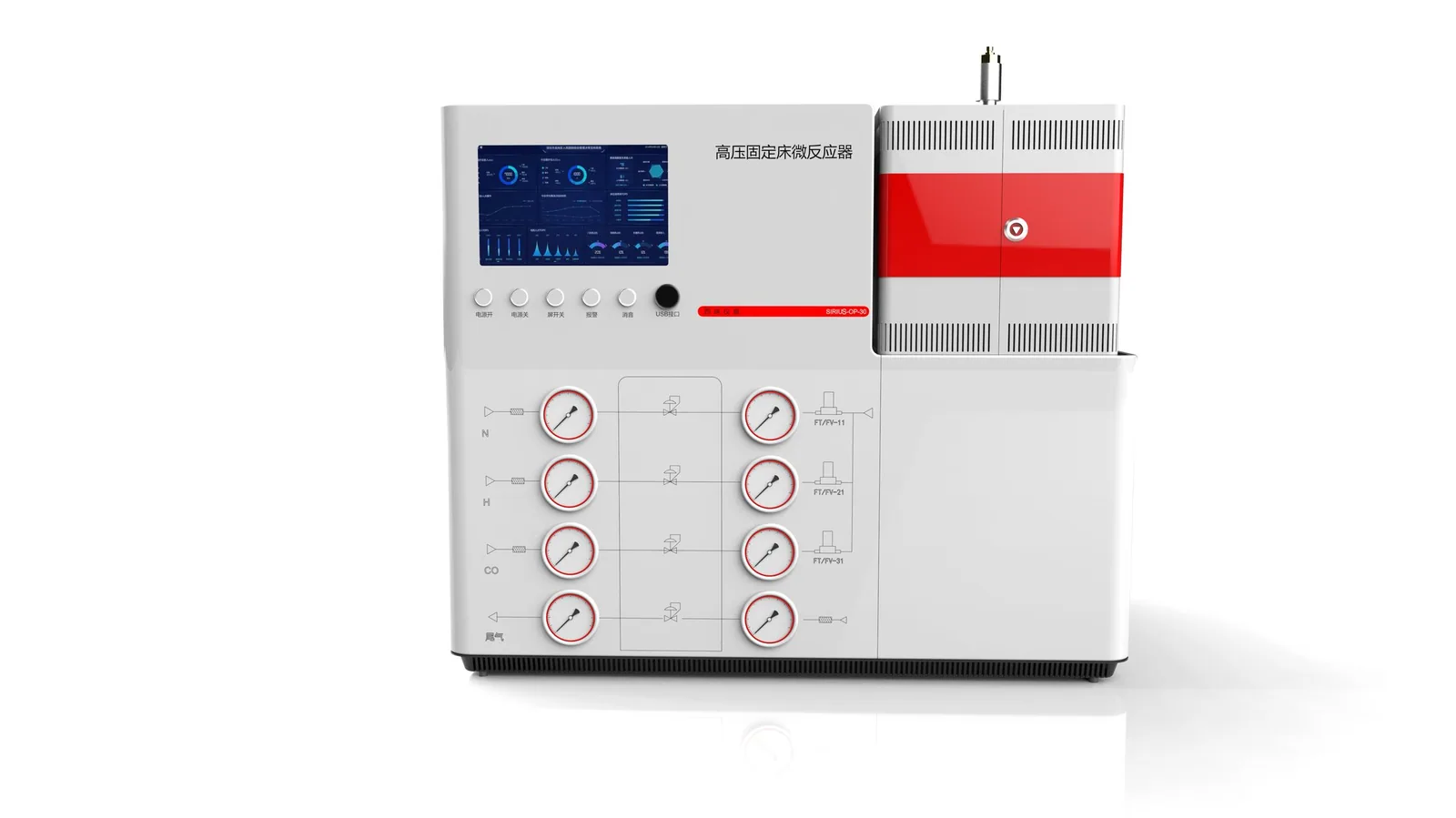

操作区布置在正面左侧：彩色触控屏配合四枚金属旋钮，负责参数设定与流程控制，所有高频动作集中在一个视线落点上。

监控区位于右下，8 个带色环的圆形仪表呈矩阵排列，每个仪表旁印有对应气路的原理图与气体标识——状态读取不需要回忆，也不需要翻手册。

反应区在右上，用一整块红色面板明确标示加热与反应模块。颜色在这里承担的是安全功能：把高温区域从视觉上隔离出来。

细节与 CMF：颜色是安全语言，不是装饰

成果：让仪器自己说明自己
