微果投影仪外观设计｜U形臂结构设计产品设计

这个项目要解决什么

投影仪早就不是客厅里那台吊装的大家伙了。现在它放在床头、放在茶几、放在卧室地板上，谁都能搬来搬去。

但真正让人觉得"随手能用"的，往往不是亮度表上的数字。是它放下去站不站得住，躺床上的时候能不能转到天花板上，以及它常年摆在明面上，好不好看。

我们做这台机器的目标就一句话：让它待在哪儿都像本来就属于那儿。

难在哪

转得不够。 市面上的桌面投影，云台基本只能仰俯。坐在沙发上看墙没问题，人一躺下想看天花板，机器就干瞪眼。

站得不稳。 光机在前，重心偏前，底座稍微小一点，镜头一抬就晃。

散不了热。 光机的散热要大风量，可外观上又想做小、做封闭，这两件事天生打架。

太像电子仪器。 常规做法是方盒子加个底座，摆在原木茶几上就很突兀。

我们怎么做的

一根 U 形臂干三件事

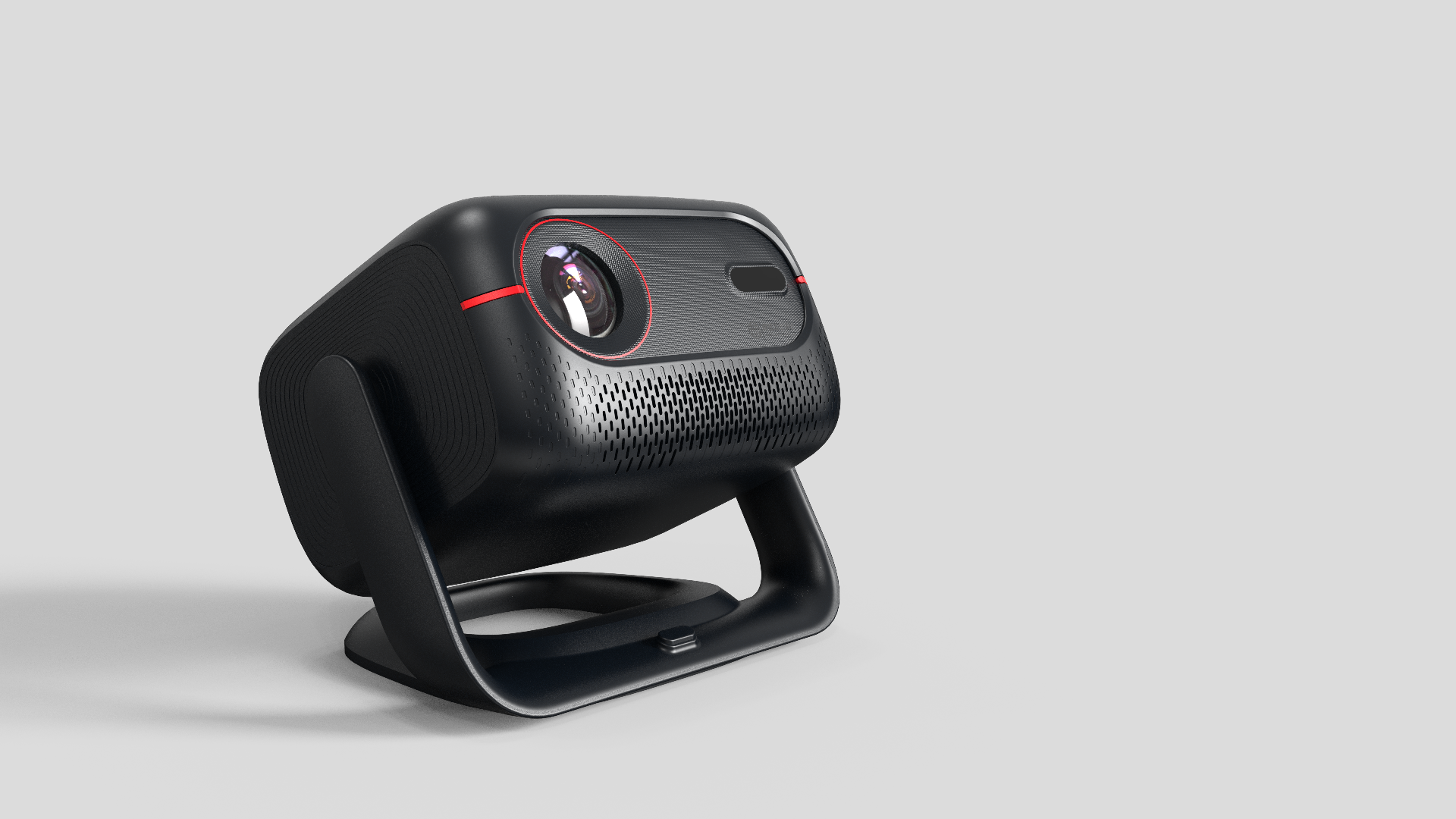

机身两侧用一根 U 形弧臂夹住，臂的两端接进机身转轴。这一个件同时管三件事。

它是底座。弧臂往下接一圈环形盘，支撑跨距比机身还宽，重心压得低，倾角拉满也不倒。

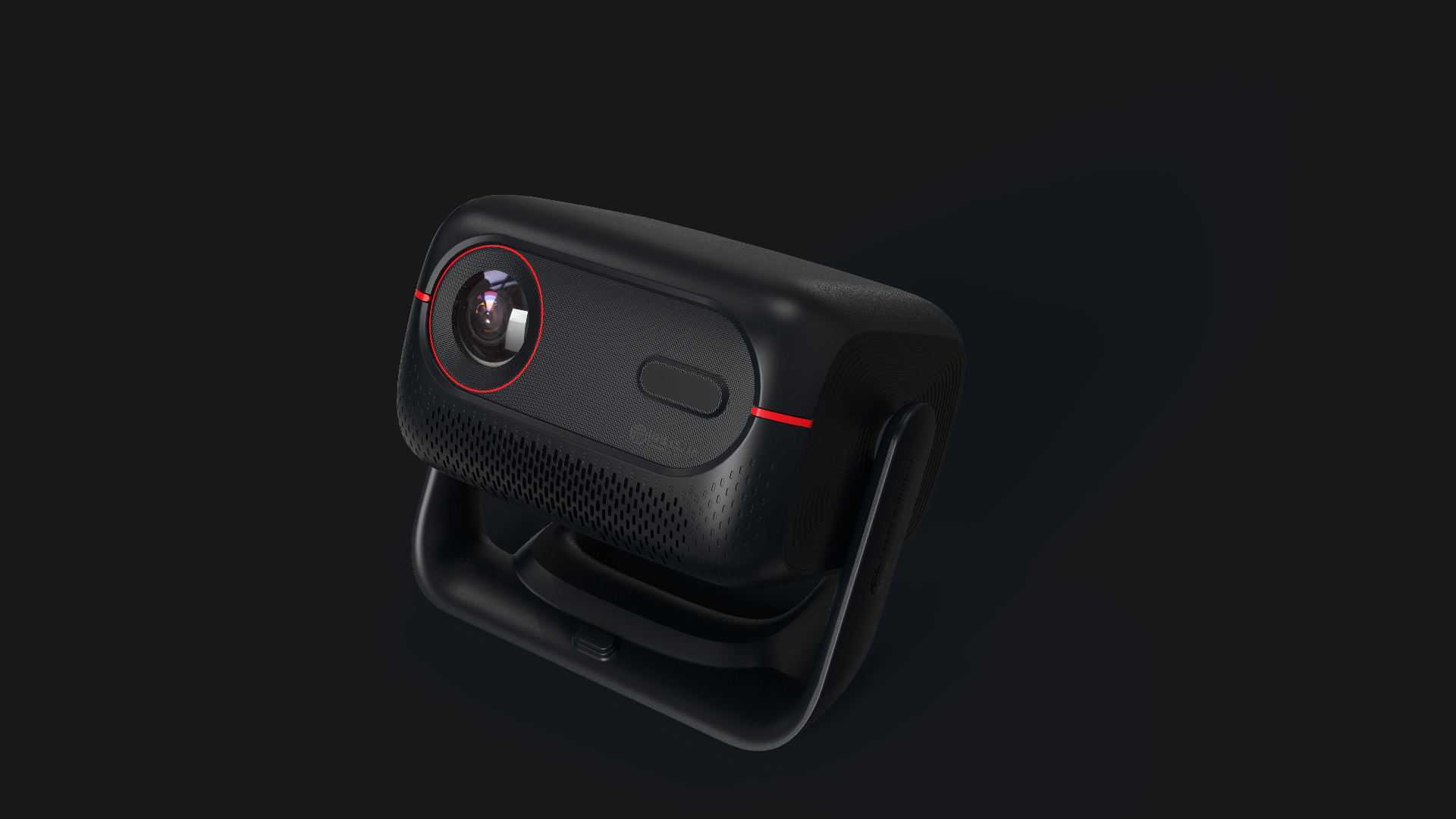

它是云台。机身绕两侧转轴转，从水平投墙一路转到垂直投顶，躺床上看片不用起身。

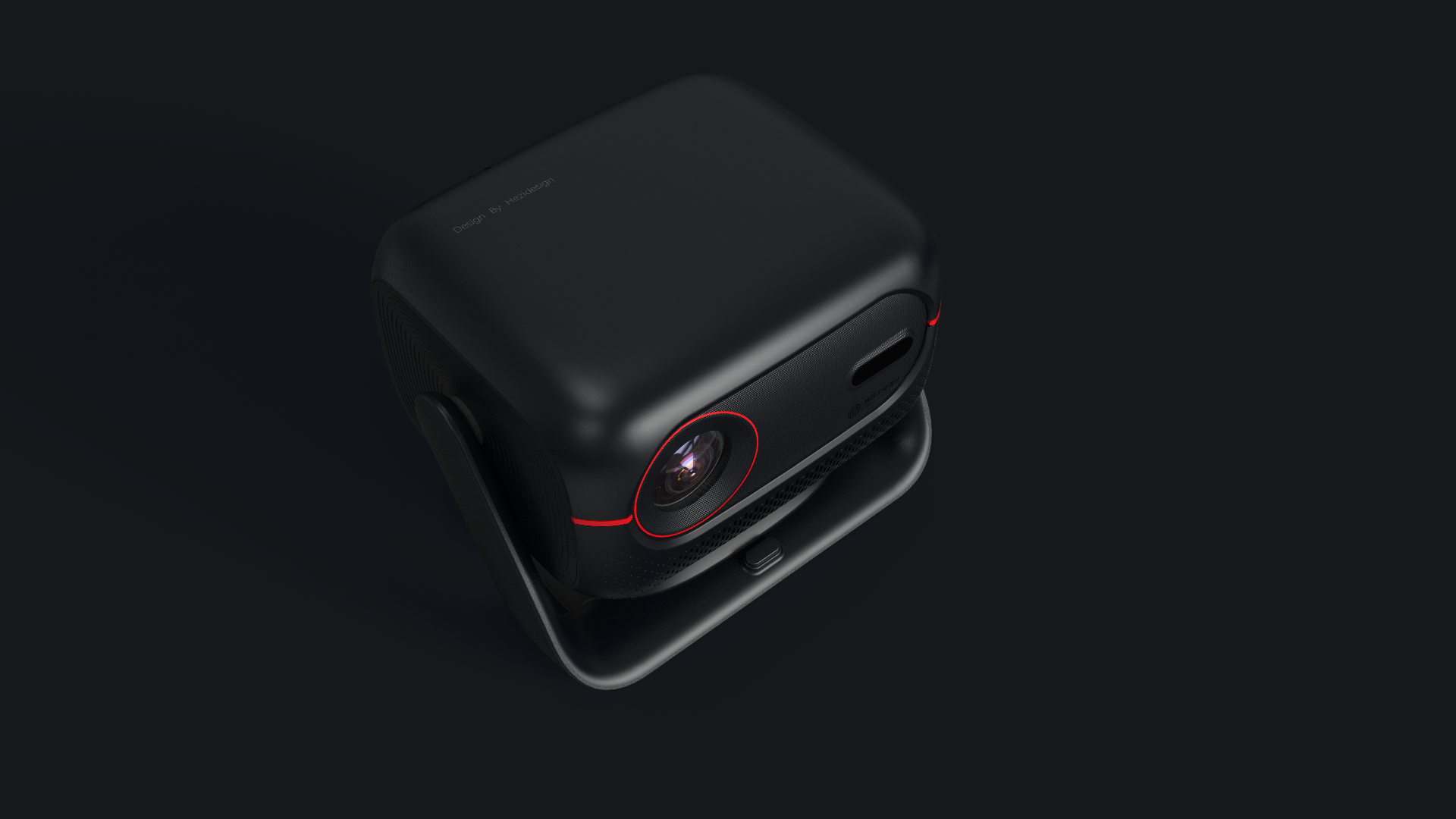

它还是提手。弧臂和机身之间留的那块镂空，正好够一只手穿过去，换房间拎着走就行。

三件事一个零件解决，结构件数量下来了，装配也简单。这是整台机器最关键的一个决定，其他造型都是围着它长的。

让机身"浮"在底座上

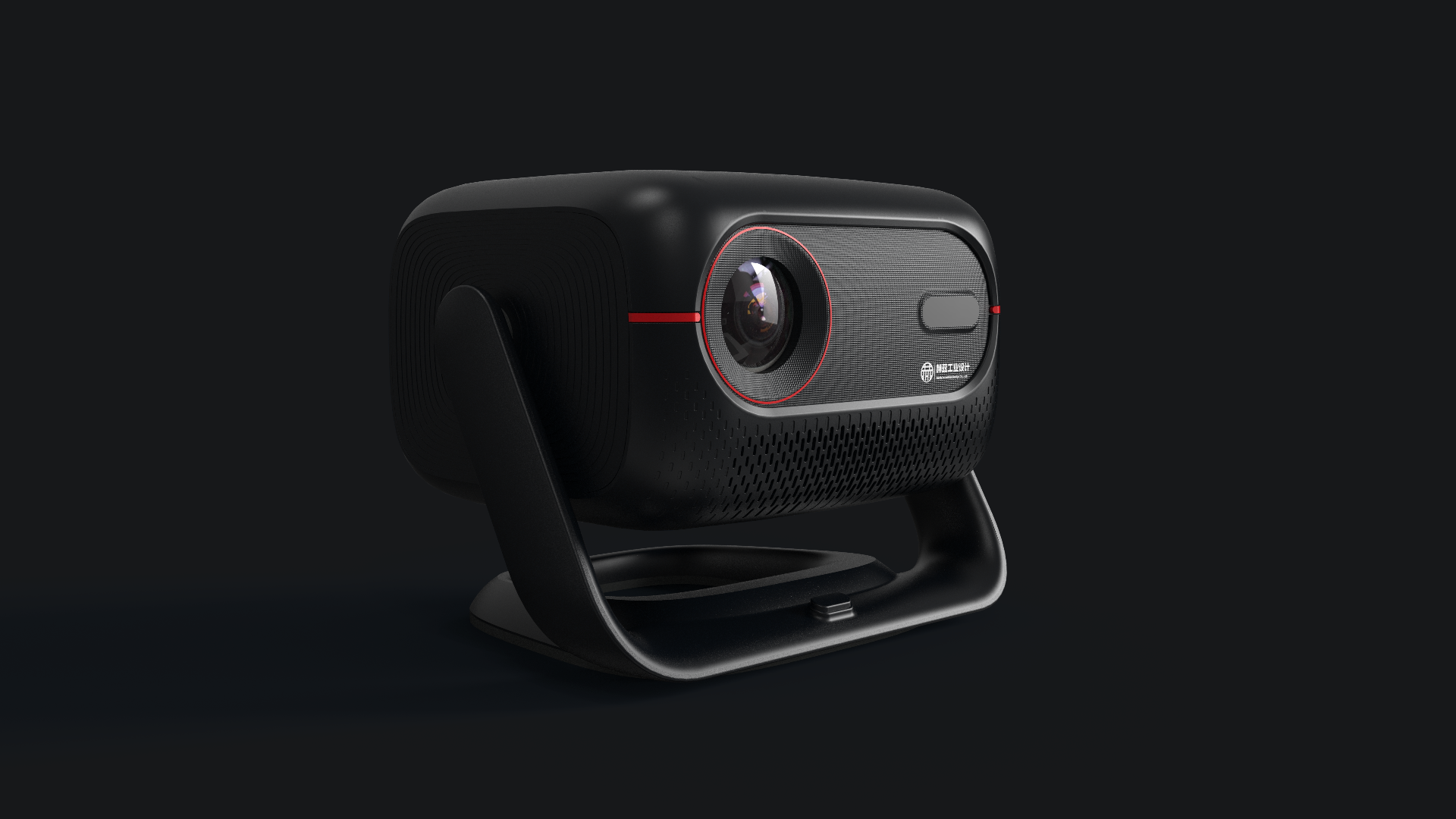

机身不是坐在底座上的，是被弧臂托起来的，中间刻意留了道缝。

视觉上轻了很多。这东西本身不薄，要是实心墩在底座上，看着就沉。

功能上也有用。线从后面出来有地方走，单手托着调角度的时候手指也有地方放。

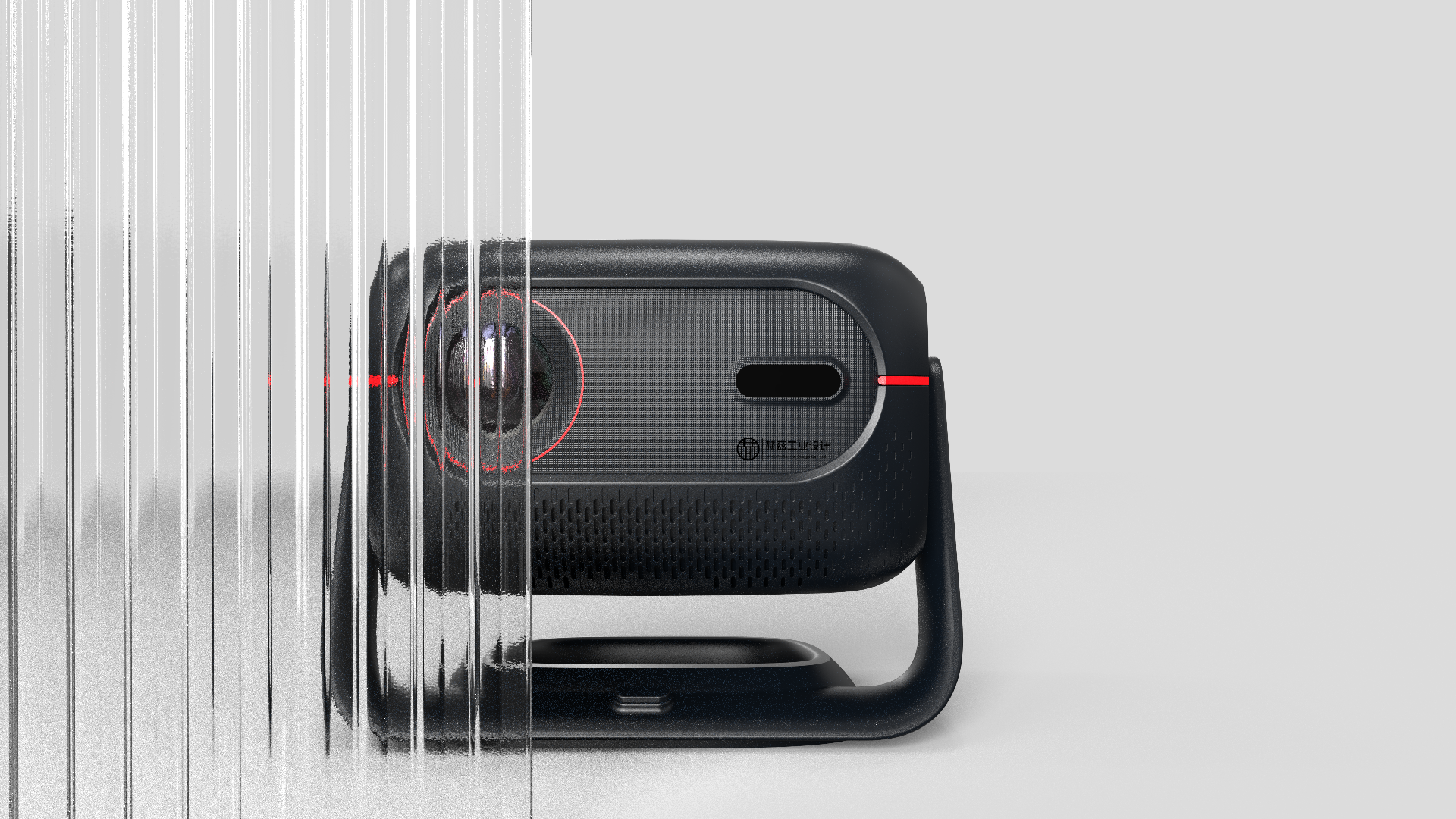

正面只留一个重点

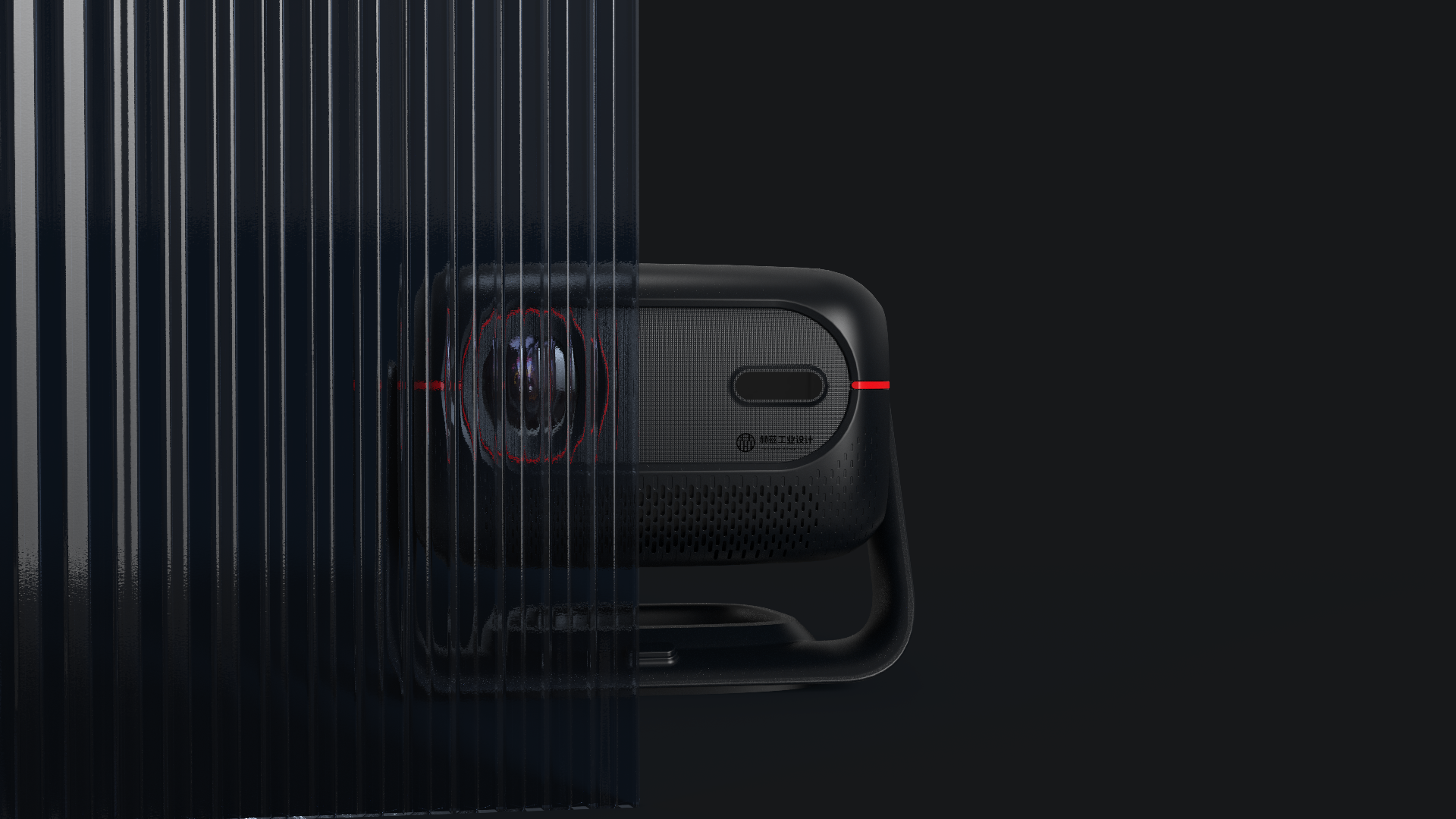

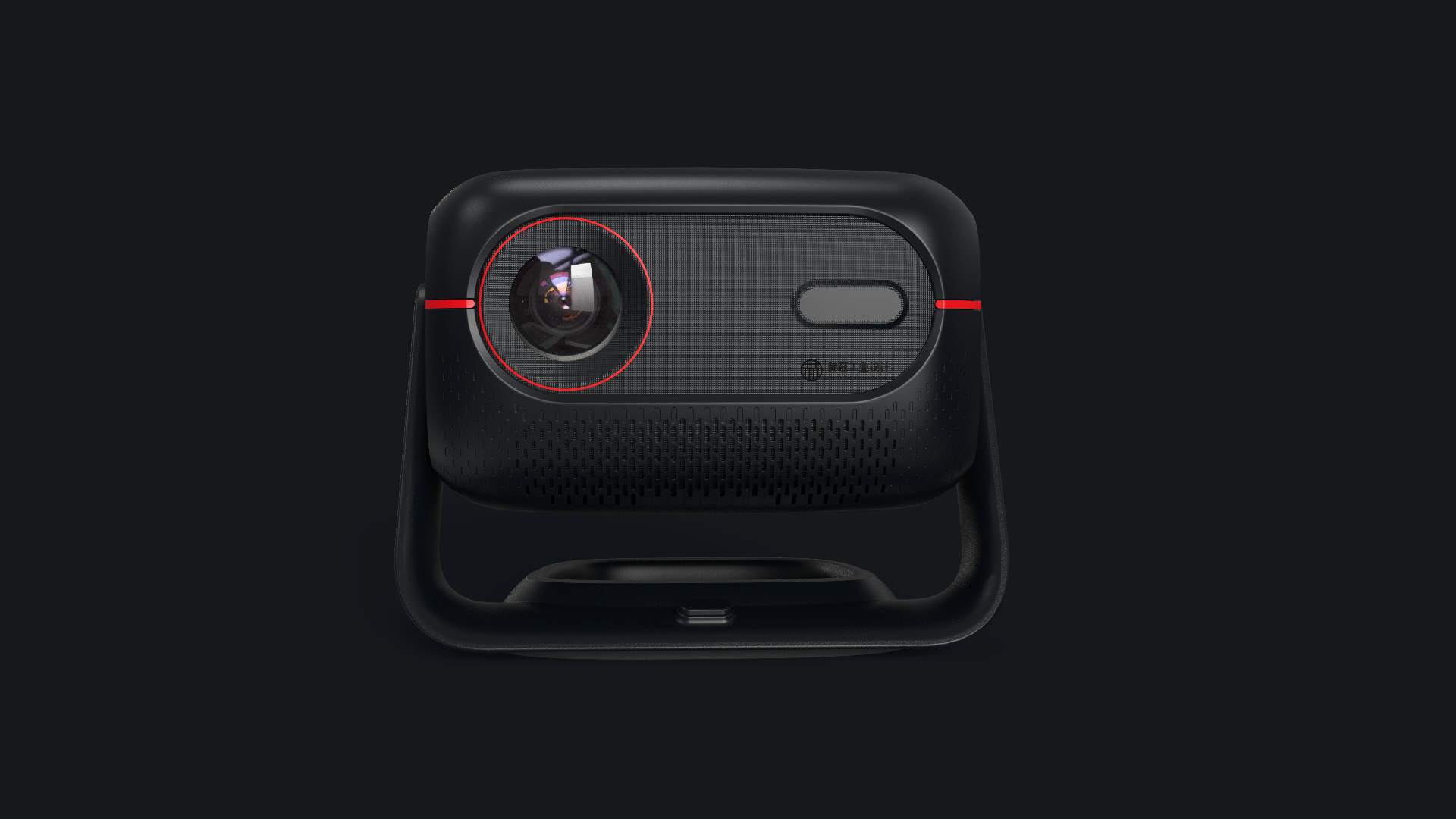

镜头放在左侧，外面套一圈红环。镜片带镀膜，反光很明显，外圈再收一圈同心环，跟红环形成两级。正面右边的进风口是跑道形，圆配胶囊，两个元素算是有个照应，不至于各干各的。

跑道窗是对焦和梯形校正的传感器组。正面元素本来不多，位置和大小就得抠。

散热被我们做进了造型里

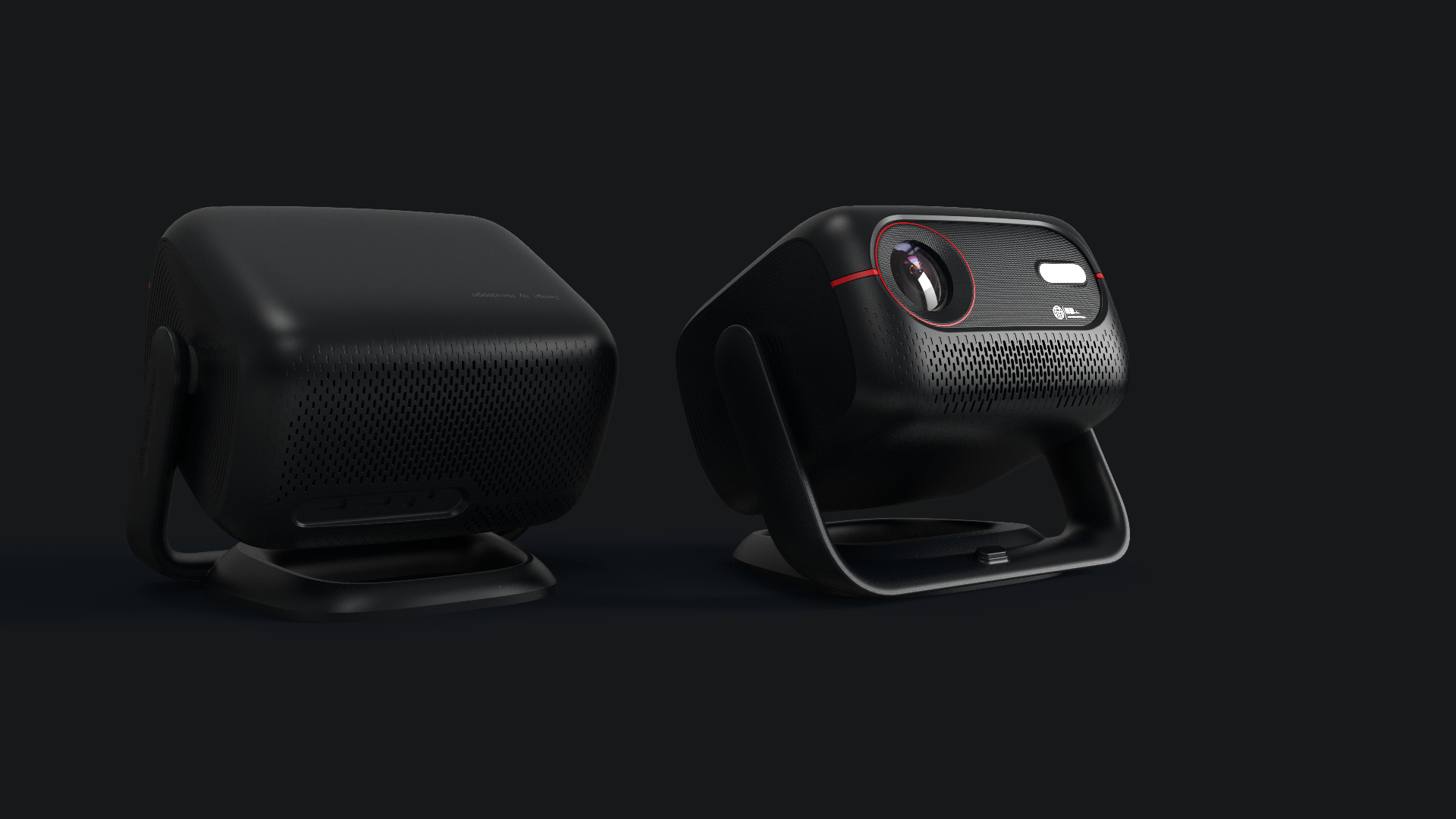

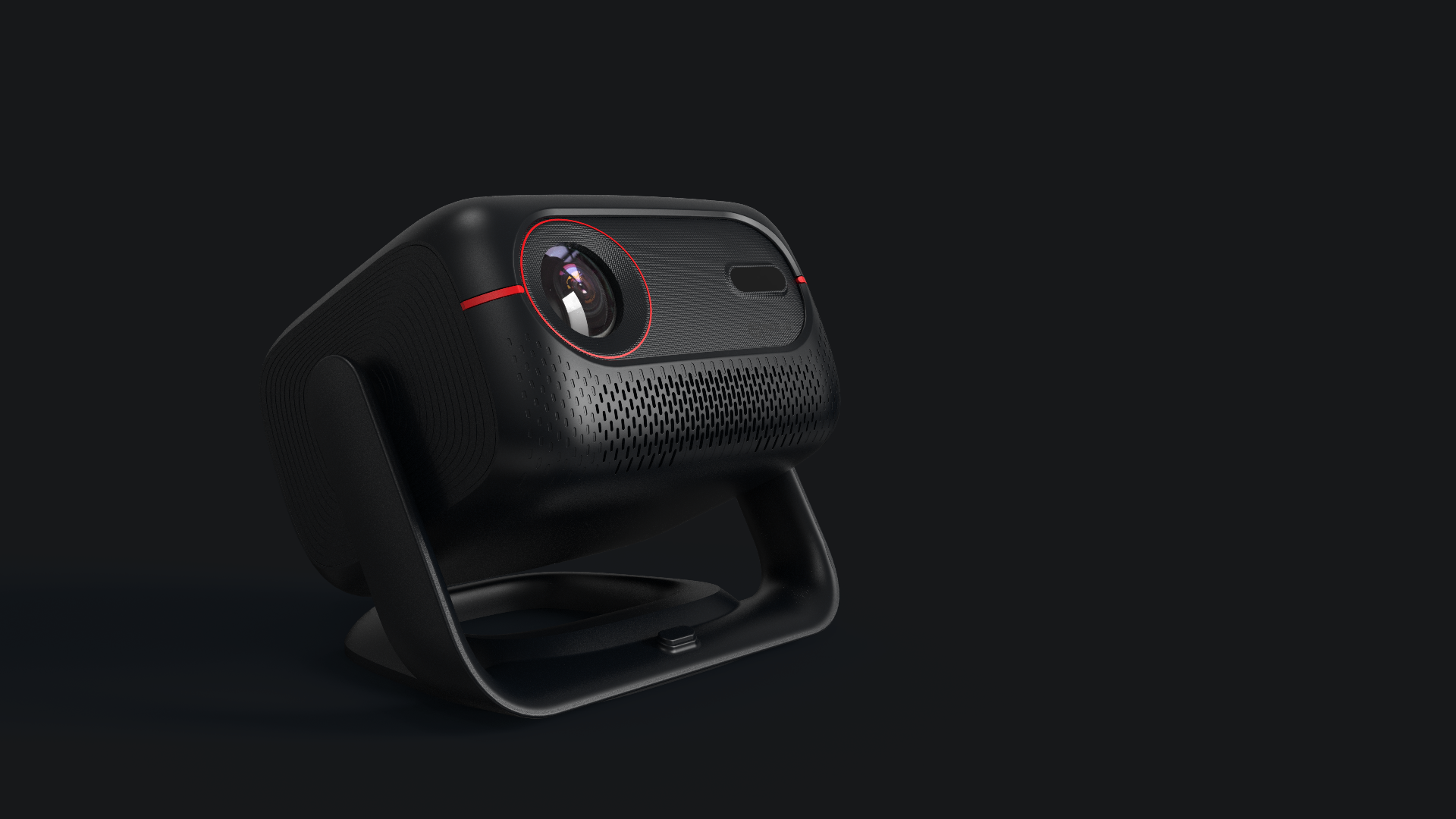

正面下沿、两侧、背面，都上了大面积网孔。

正面下沿那片同时是扬声器出音面。孔型跟着曲面收分走，边上不留硬碰硬的分模线。侧面那片做成了同心环形纹理，看起来不像单纯打了一排洞。背面也是完整做过的，用了和正面呼应的环形纹——投影仪摆在那儿，多数时候人看到的其实是背面。

散热原本是个需要藏起来的麻烦，这次干脆让它参与造型。

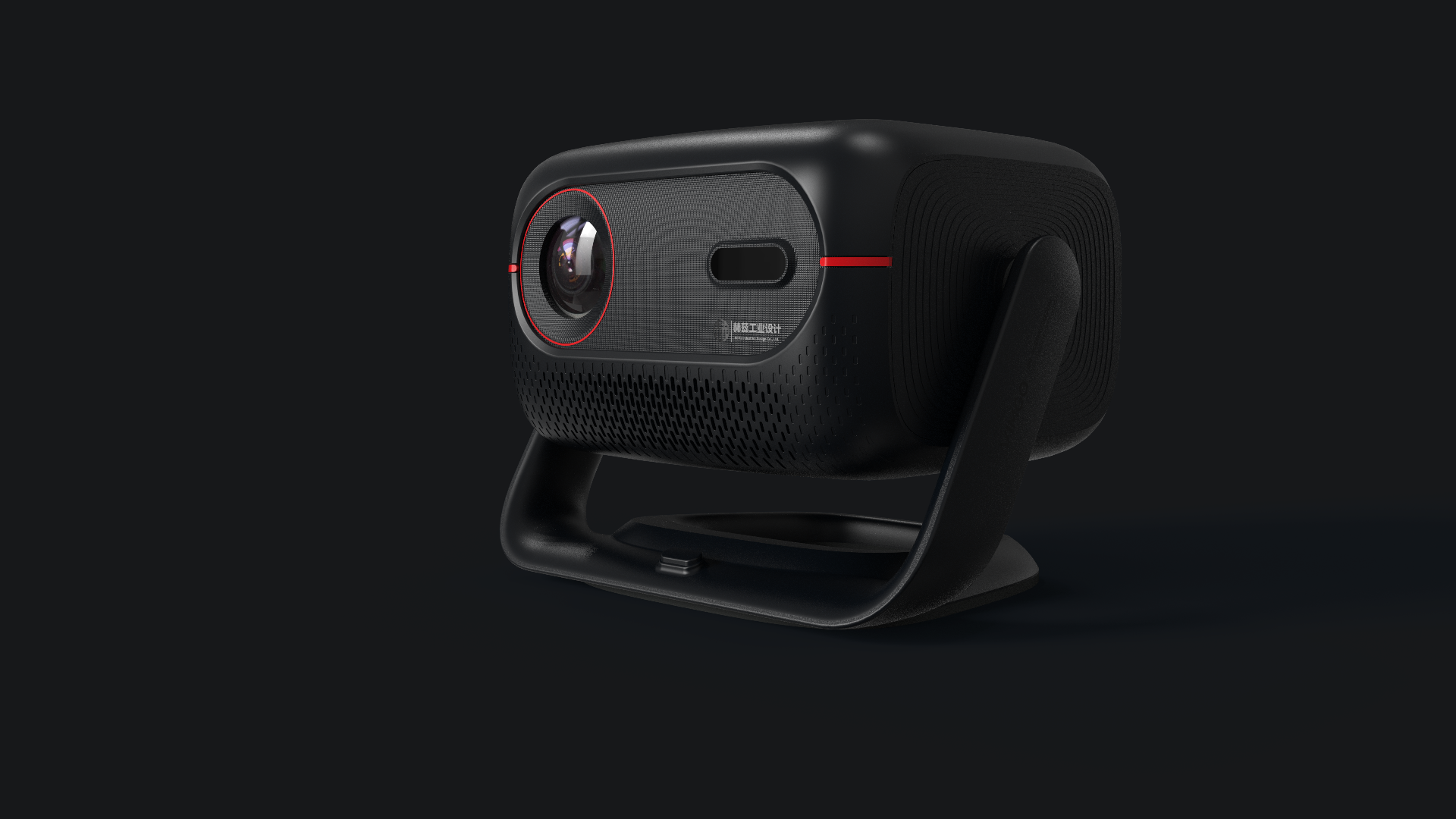

一条红线串起三个面

中缝那条红线从正面绕到侧面，再到背面。

它把上下壳体分开，给曲面一条能读的腰线。纯黑机身容易糊成一团，有这条线就有辨识度。加上镜头那圈红环和 Logo，点缀色是统一的。

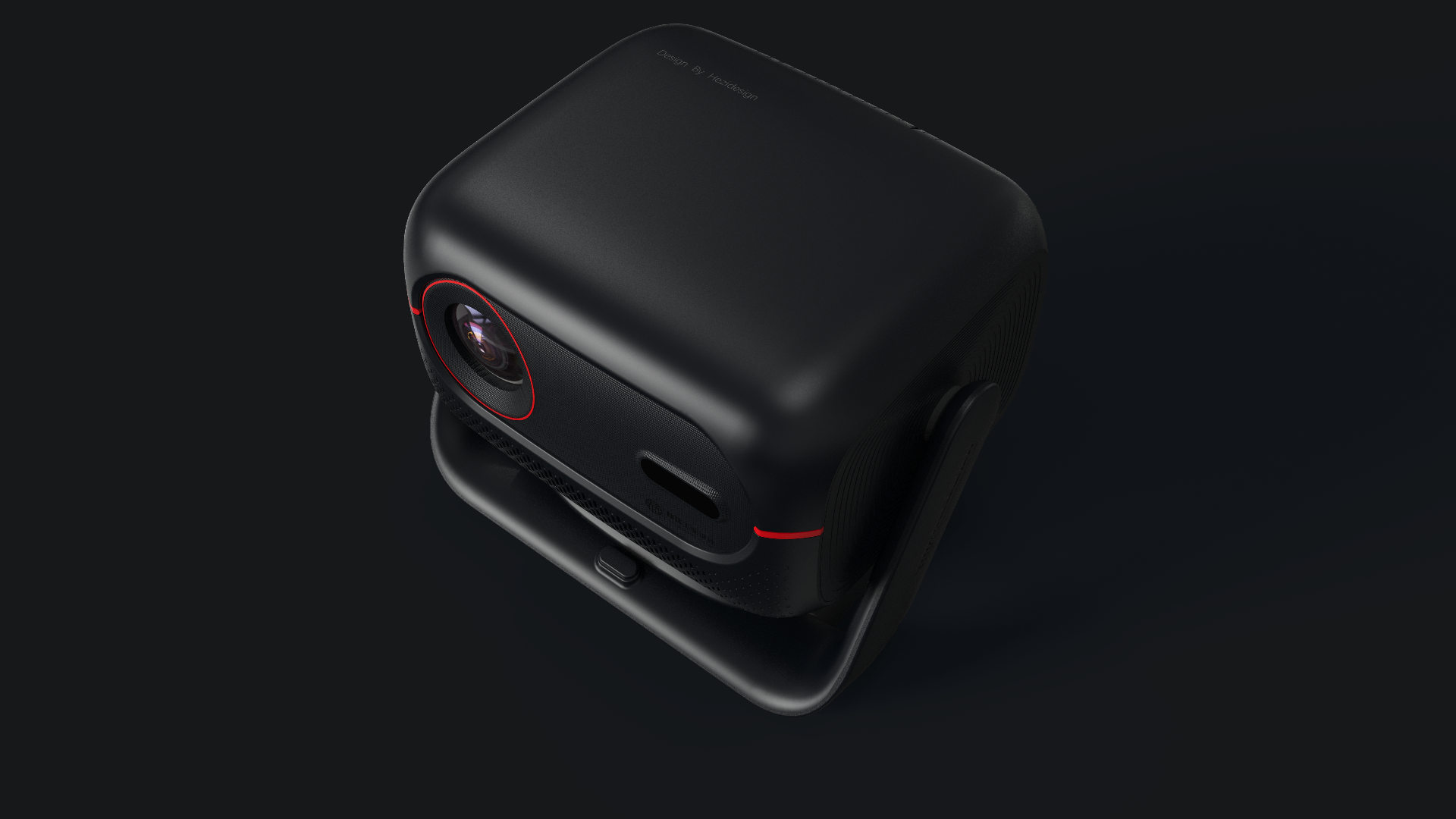

大面积哑光黑，一条细线，局部留点亮面。颜色克制到这个程度，质感反而上来了。

CMF

所有工艺选择指向同一件事：把体量感消掉。哑光吸光，纹理代替分色，一条红线收住全局。

几个细节

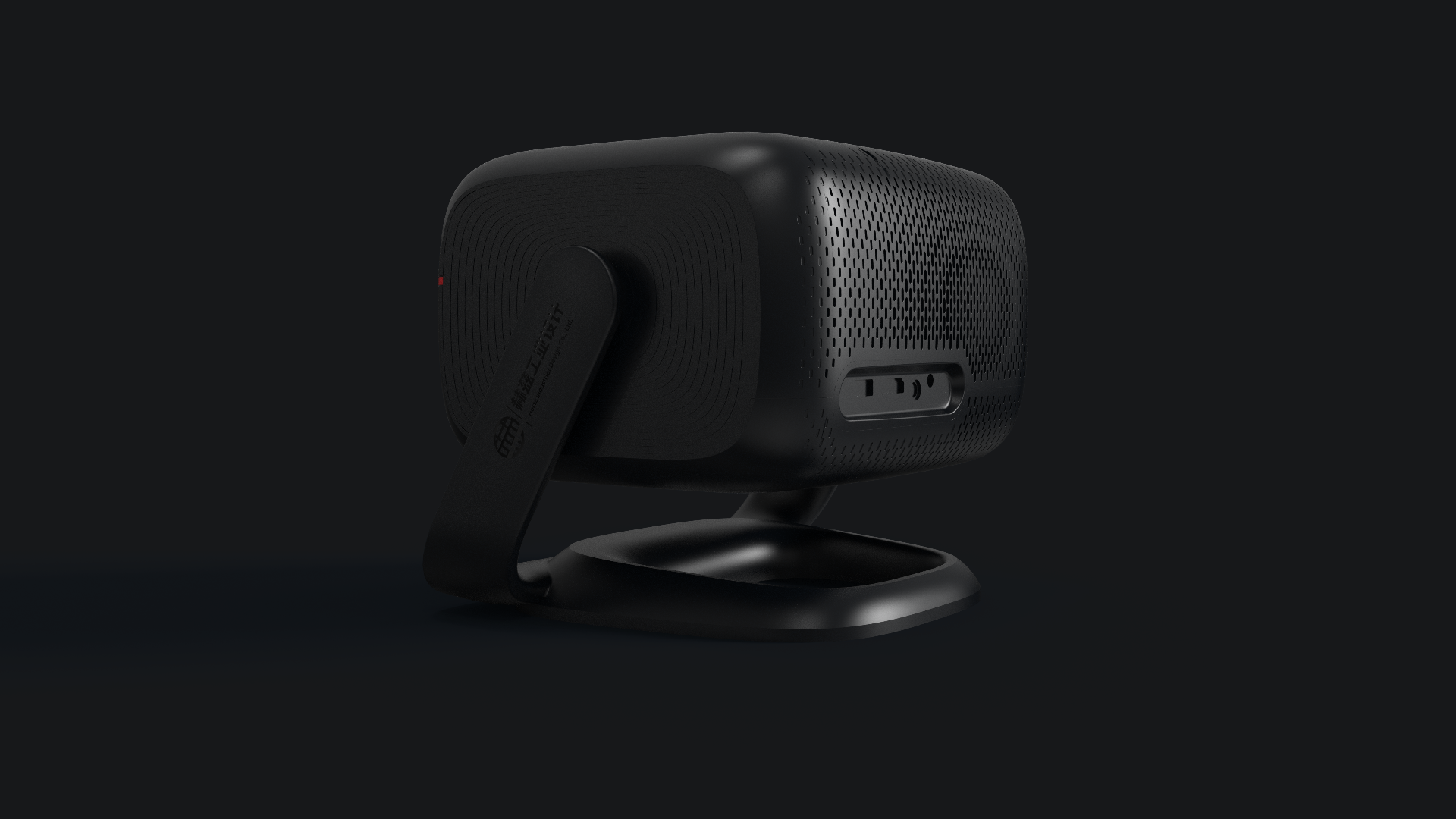

背面接口做在凹陷的面板上，能看到 USB、Type-C 和重置孔。面板低于机身曲面，插线之后不会鼓出来一块。

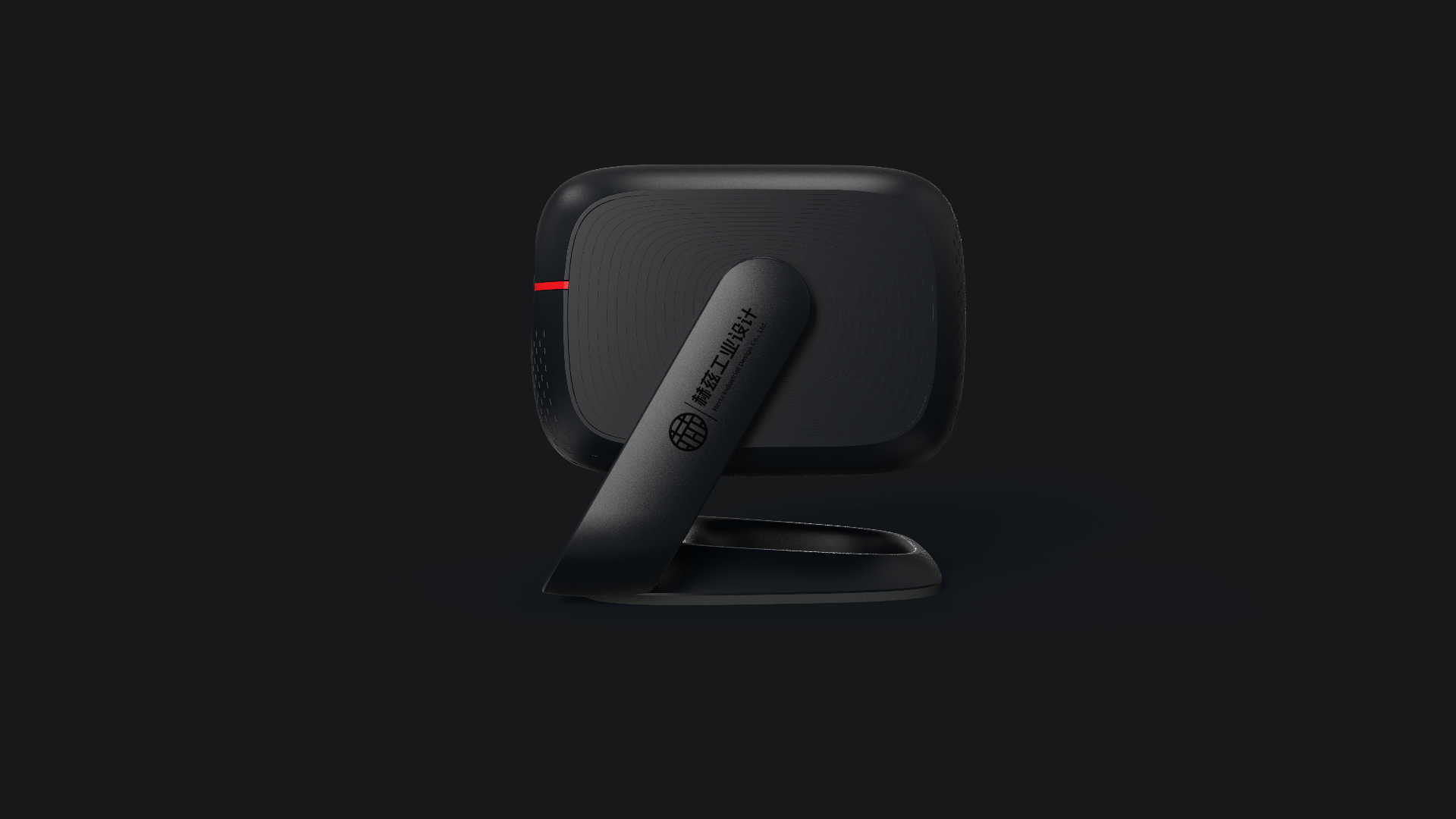

标识布了三处：正面右下、U 形臂侧面、顶面。位置都避开了功能开孔，转到哪个角度都能看到。

机身两侧的转轴外面扣了圆形轴盖。轴盖和侧面的环形纹理同心，等于在视觉上告诉你这里能转。

环形底盘和桌面接触面积大，重心又低，机器倾到最大角度还是稳的。

交付结果

• 形态上有自己的样子了，不是又一个方盒子

• 底座、云台、提手合成一个件，零件和装配都省了

• 单手拎起来就能换位置，坐着投墙躺着投顶都行

• 哑光黑配红线，摆在多数家居环境里不扎眼

• 三面网孔，进出风路径短，光机长时间工作压得住

图面可见的参数

这里只列从效果图能读出来的东西。流明、分辨率、投射比这些要看最终规格书，本文不编。

• 机身：圆角方形，正面横向布置

• 光学：正面单镜头，广角镜片，偏左

• 交互：跑道形感应窗，对焦与梯形校正

• 音频：正面下沿网孔出音

• 接口：背面内凹面板，数据/供电口加重置孔

• 支撑：U 形弧臂加环形底座，机身可仰俯

• 配色：哑光深黑主体，红色点缀

还能往哪走

浅色版可以做。米白或者浅灰，同一套形体，覆盖更柔和的家居场景。

侧面网孔区换成声学织物也行。家居感更强，散热路径不用动。

环形底座里塞块电池，机器就能拔线用。

转轴那个接口是现成的，吊装件、壁挂件都能从这儿延出来。
