本文作者：欧若兰（赫兹工业设计）｜ 专注产品外观与结构设计10年
外观设计管的是这个产品第一眼值多少钱、拿在手里硌不硌手；结构设计管的是它能不能被稳定做出来、装得上、摔不散。这两件事的分界线不在图纸上，在一句话上：这个形状能不能以合理成本复制出来。客户问「外观设计和结构设计有什么区别」，真正想问的往往是后半句：我能不能先把外观定下来，结构以后再说？可以，但外观定稿那天，最好已经有个人在旁边替你算过模具。
产品外观设计和结构设计的区别：外观设计输出造型、曲面、CMF 与握持体验，评价标准是「看起来值不值、拿起来舒不舒服」；结构设计输出 3D 结构、装配关系与模具可行性，评价标准是「每一件做出来是否一致」。外观改动主要花工时，结构改动往往要动模具钱，这是两者最实质的差别。

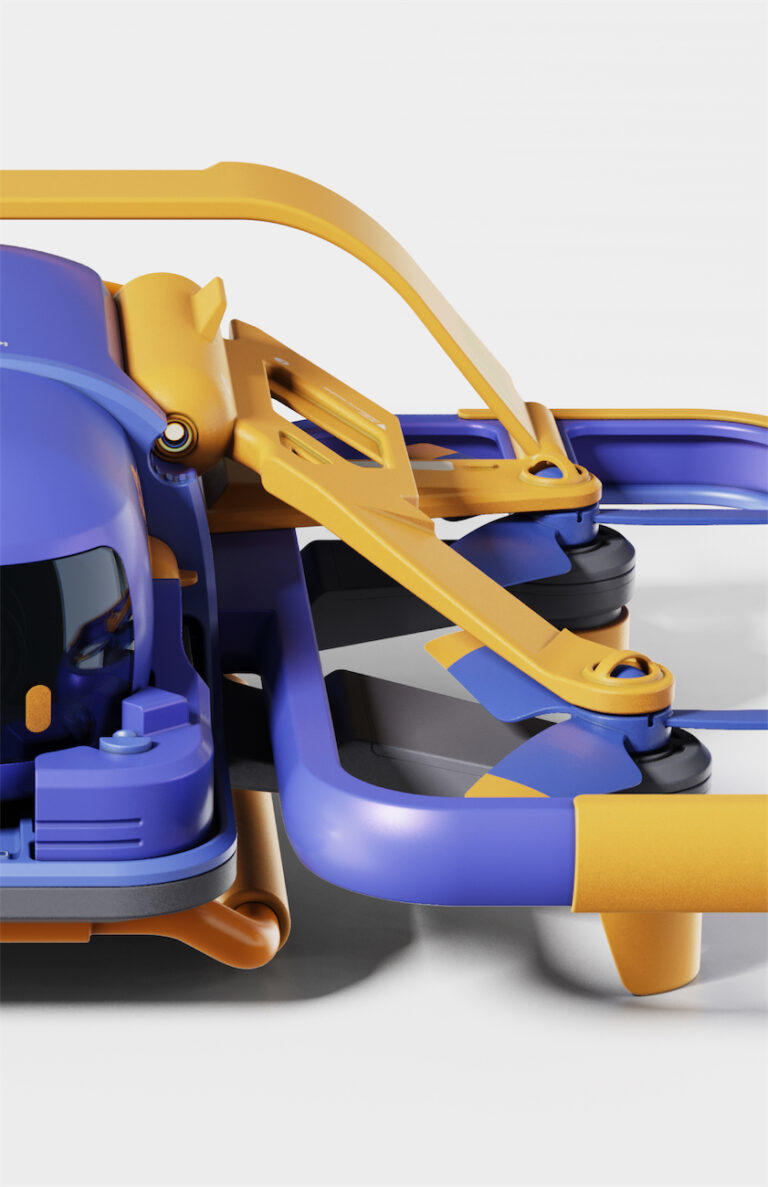

外观的活，说白了是在有限的体积里安排视觉重量。同样是 10000mAh 的充电宝，一块板砖和一台看着有档次的产品，内部电芯一样，差别全在外轮廓的收与放。
手持类产品我们一般先定整机宽度。落在 62-68mm 这个区间，单手握持时拇指能扫过大部分操作面，虎口不顶。超过 72mm，很多人就得换手了。宽度定了，再定厚度方向的分割比例，通常正面留 1/3 给视觉重点，剩下 2/3 收边。这个比例不是硬规矩，但它决定产品看上去是「工具」还是「消费电子」。
圆角是外观最容易吵起来的地方。同一个外轮廓，R5 偏硬朗、有工具感，R8 到 R10 就明显柔和、偏消费向。改这两三毫米，用户说不清哪里变了，但会觉得「这台看着更贵」。曲面质量也一样：G1 连续的过渡在光带下能看出折线，G2 才顺。高光件尤其藏不住，一条光带扫过去，接不顺就是接不顺。

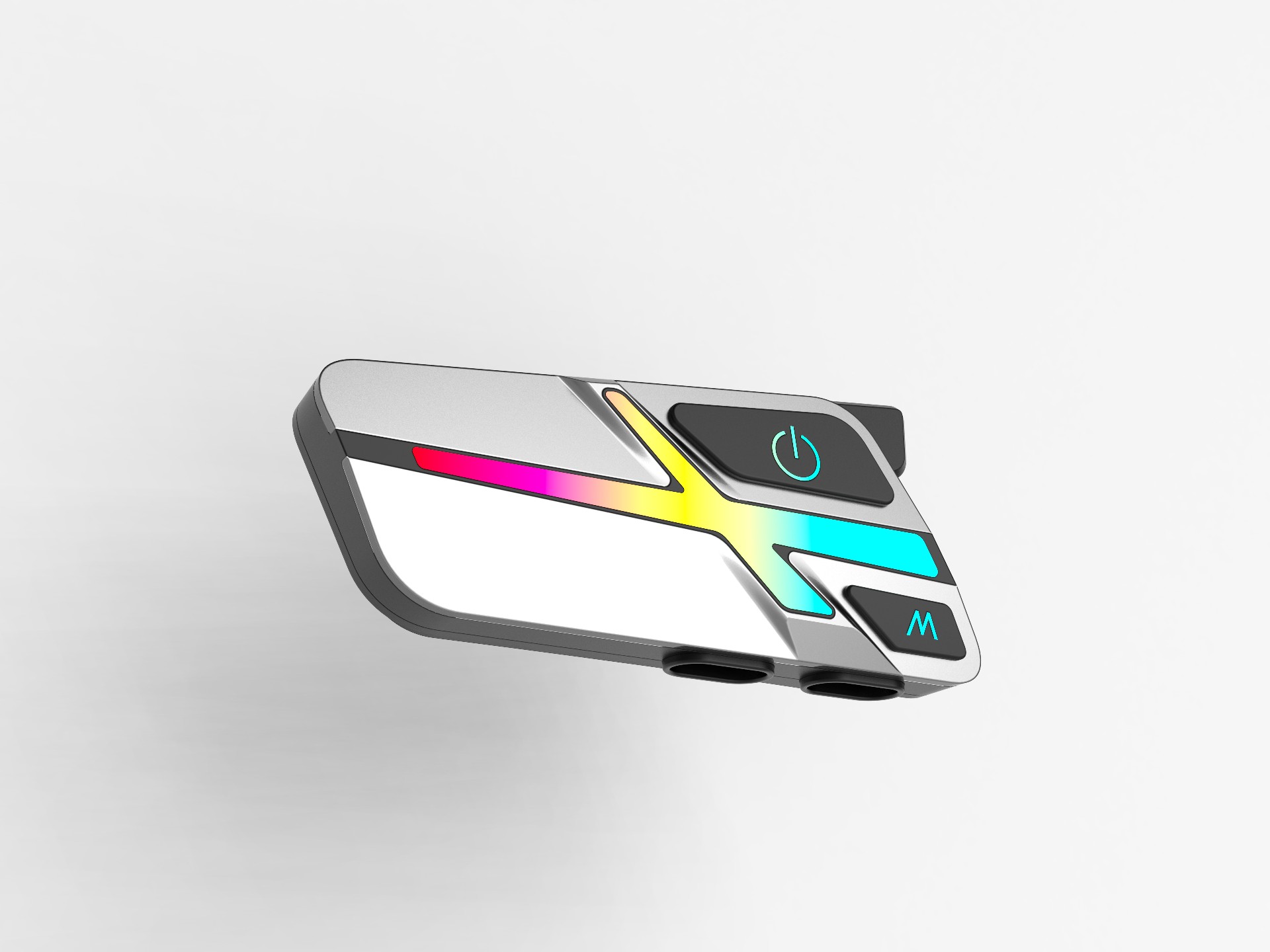

CMF 是最省钱的一段。同一套模具，光面、细蚀纹（VDI 3400 里常见的 VDI 27 一档）、粗蚀纹，出来的气质完全不同，模具费一分不多。PC+ABS 合金（拜耳 T65 这类）做蚀纹面，配一道高光边，视觉层次就有了。但蚀纹会吃掉脱模，这个账要记到结构那边。
外观画的每一笔，结构都要在模具上兑现。兑现不了的地方，就是两者打架的地方。

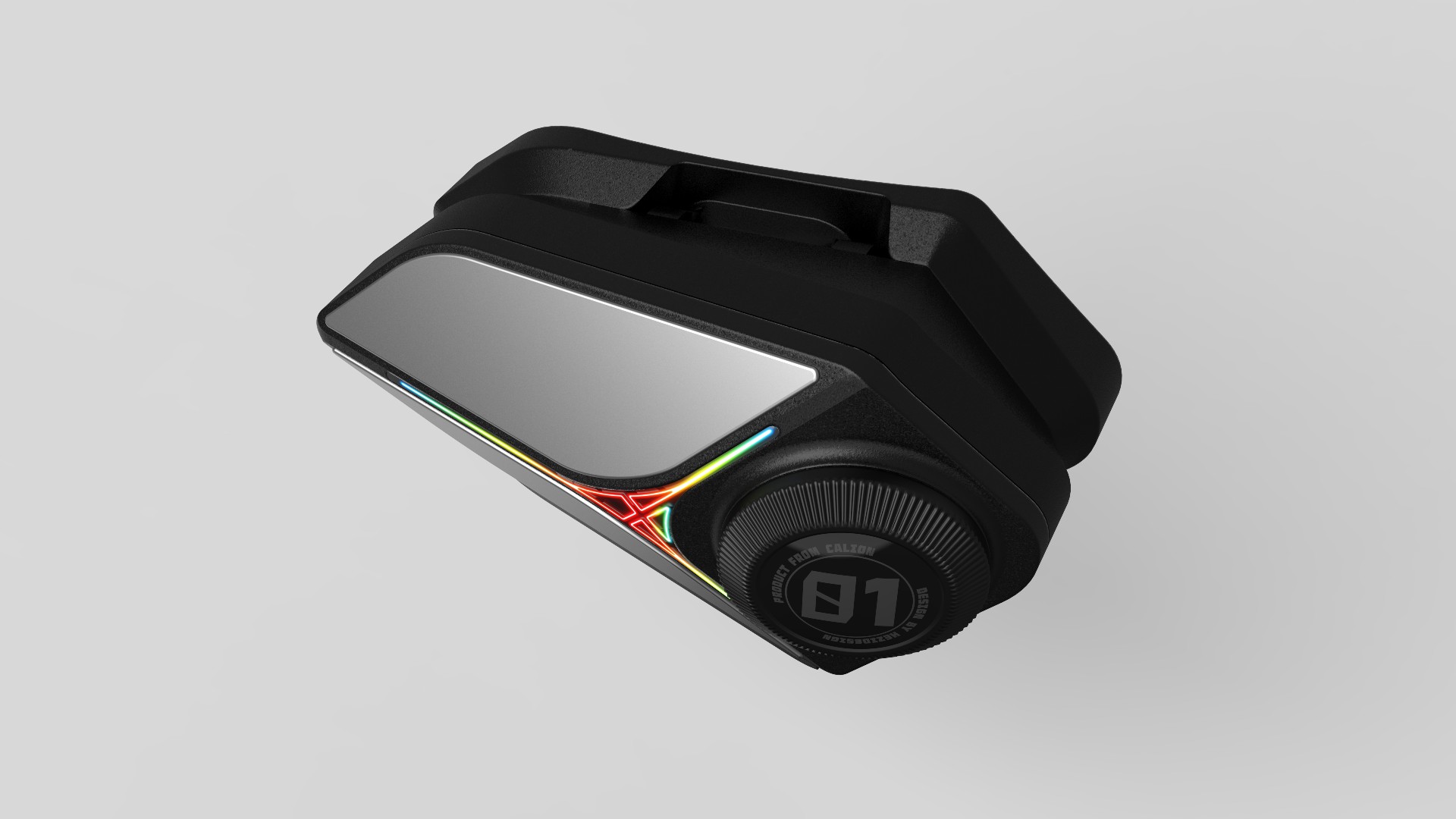

举个数：外壳主壁厚 2.0mm，外观给了外圆角 R3.0，那内圆角就是 R1.0。这个内 R 在模具上能做，但如果外观要求外 R1.5，内 R 会掉到 0.5 以下，薄壁转角处应力集中，注塑时容易开裂，这时候要么加镶件，要么回去改外观。上次那款血压计的电池仓，就是内 R 太小加上壁厚不均，T0 试模出来缩水 0.3mm，外观那边只能把圆角放大重画。
还有拔模。光面给 0.5° 通常够，带蚀纹的面必须加大：VDI 27 这一档，我们一般做 1.5° 以上，纹理越粗给得越多。外观如果坚持要「直上直下」的侧面，结构只能把分型线挪到别处，或者接受拉伤。
分型线是外观和结构最典型的一次交易。外观希望它藏起来，结构知道它能藏的位置有限。手持产品一般放在侧面下沿，手指不容易扫到；更彻底的做法是用双色注塑把分型线吃掉，代价是多一套模、多一道工序，成本往上抬一档。
外观验收，看的是色差、纹理和缝隙。行业里常用 ΔE 控制在 1.0 以内，装配缝隙一般卡在 0.15mm 以内、段差 0.1mm 以内，超过这个数，肉眼在自然光下就能看出来。
结构验收，看的是每一件是否一致：卡扣插拔力、公差链累加、跌落之后有没有开裂。外观只要这一件好看，结构要让一万件都好看。这个差别，是两边争执的根源，也是必须有人在中间把话说清楚的原因。
| 维度 | 外观设计 | 结构设计 |
|---|---|---|
| 核心产出 | 造型、曲面、CMF 方案、外观手板 | 3D 结构图、装配关系、模具可行性、BOM |
| 判断依据 | 比例、视觉重量、握持手感、品牌识别 | 拔模角、壁厚、公差链、模具结构 |
| 失败的表现 | 能用不好看：显厚、硌手、看着廉价 | 好看不好做：缩水、拉伤、缝隙超差 |
| 改一版的代价 | 主要是工时，几天到两周 | 可能动模具，费用在几万量级，还要加周期 |
| 什么时候该介入 | 项目启动就进 | 第一版草图时就该有人在旁边看 |
能不能先做外观，再做结构？可以，这也是最常见的流程。但外观定稿前应该做一次可制造性预判，重点看三件事：主壁厚是否均匀、外圆角换算出的内圆角是否过小、蚀纹面的拔模是否给够。这三项若留到结构阶段才发现，改动往往要回头动曲面。
我们的做法是外观和结构从草图阶段就坐在一起，而不是排成一前一后两棒。外观出到第二版造型时，结构先粗看一遍能不能脱模、哪里要滑块。省下来的不是钱，是后面那句「这个改不了」。
也有不适合这样干的时候。快速验证市场的项目，可以先只做外观，用 3D 打印手板去测反应，模具的事压到确认需求之后。前提是心里清楚：手板好看不等于量产好看，中间还有一段要还。
🏭 关于赫兹工业设计
东莞市赫兹工业设计有限公司 — 专业产品外观设计、结构设计、CMF设计一站式服务。创始人胡亚设10年实战经验，320+款成功上市产品。
📞 咨询热线：18576718657 ｜ 🌐 www.hezidesign.com ｜ 📍 东莞市万江区葡萄庄园左岸3栋2010室
延伸阅读
A：外观设计解决「看起来值多少、拿起来舒不舒服」，结构设计解决「能不能稳定做出来、装得上、摔不散」，前者靠比例、曲面和 CMF 打分，后者靠拔模角、壁厚和公差链打分。
实际项目里两者不是前后工序，而是同一张图上的来回拉扯。外观改了外圆角，结构的内圆角和拔模就要跟着重算；结构因为缩水要求加壁厚，外观的视觉厚度就变。谁先谁后没有标准答案，但两边都必须在第一版造型时就在场。
A：要考虑，但不需要画结构图。外观阶段只需做可制造性预判，重点盯主壁厚是否均匀、外圆角换算出的内圆角是否过小、蚀纹面的拔模角是否给够这三件事。
带蚀纹的面（比如 VDI 27 这一档）拔模一般要做到 1.5° 以上，光面 0.5° 通常够用；主壁厚不均匀会直接导致缩水，后期只能靠改模或加镶件补，代价远高于改曲面。这三项在外观阶段花半天过一遍，能省掉后面一轮返工。
A：行，很多客户就是这么分工的。风险在于交接：外观交付如果只有效果图和渲染，没有带曲面的 3D 数据和 CMF 说明，接手的结构方只能重新猜一遍你的意图，出来的东西往往和原设计有出入。
至少要把三样东西交出去：可编辑的 3D 曲面文件、色号和纹理规格（含 VDI 纹号或色板）、缝隙与段差的控制要求。这三样缺一样，后面的争议就没有判断依据，最后只能靠反复打样去试。
A：按赫兹目前的打包档位，单独外观设计在 5000-12000 元，外观加结构在 15000-40000 元，完整全案在 30000-80000 元。差价的来源主要是结构要出全套 3D、跟模、处理试模问题。
如果产品结构简单（比如没有活动件、不需要防水、单一材料），只做外观再自己找人画结构是划算的；如果涉及双色注塑、多个运动机构或者较高的装配精度要求，把两块放在一起做，能省掉大量来回沟通的成本。
