效果图全票通过，开模前才发现曲面撑不住

本文作者：王然（赫兹工业设计）｜ 专注产品外观与结构设计10年

外观设计里最贵的一次返工，几乎都发生在效果图评审全票通过之后。真正把整机推倒重来的原因，我们复盘下来集中在三处：曲面高光走线在实物上接不住、分型线位置跟造型打架、握持尺寸拖到手板才验证。这三件事在渲染图里全是隐形的，所以评审会上没有人会反对，客户点头点得很爽快。

阶段	改一处造型要多久	实际付出的是什么
效果图阶段	当天完成	设计师的加班，几乎不产生外部费用
CNC 手板阶段	一到两周	重做手板，几千元量级，还要重新约评审
开模之后	一个月往上	改模或重开模，几万元量级起，拖慢上市节奏

拍板那天的效果图，是整个项目最不可信的东西

渲染图是一个被反复打磨过的谎言。环境光选了最好看的 HDRI，后期又补了一道边缘高光，材质的反射率调到手感最舒服的位置。客户在屏幕前看到的那台机器，比未来车间里做出来的那台，至少好看两成。

问题出在人的反应上。实物一旦不如图，客户的第一反应通常是"造型不对，再改一版"，而不是"哪里差了一点"。如果设计师这时候没有能力指出差在哪，整个项目就会从调参数滑向重做造型，那是完全不同量级的返工。

所以我们现在在效果图评审这一场，不只放渲染图。同一版造型会配三样东西：曲面的高光走向图、分型线位置图、关键握持部位的剖视尺寸。客户签字签的是这三样，不是那张漂亮的图。

高光走线，在渲染里是画出来的

这是外观返工的第一大来源，而且它极其隐蔽。渲染里想要一道亮边沿着腰线流过去，加个高光贴图就行，五秒钟。实物上，这道亮边要靠曲率连续做出来，也就是常说的 A 级曲面，相邻面之间要达到 G2 连续，曲率变化要平顺。

我们踩过的坑是：造型阶段用几块面拼出一条转折，效果图上看着很利落。等做 A 级曲面时，接缝处的曲率变化太急，高光走到那里会抖一下，肉眼能看出来一条细细的 S 形。这种抖动在光线下比任何一条分型线都刺眼。

解决办法不复杂，但要提前做。造型阶段就用斑马纹和曲率梳去看，不要等 A 级曲面做完再检查。高光的起点、终点、在哪里断开、断开之后怎么收，这几件事必须在画草图的时候就想清楚。高光不能断在一个圆角上，也不要让它正好穿过分型线，这两处是它最容易"碎掉"的地方。

还有一个更省事的做法：把曲率半径加大。转折处越缓，高光越稳。代价是造型会软一点，锐利感会掉。这是取舍，需要设计师自己判断这台机器该硬还是该柔，而不是交给曲面软件去决定。

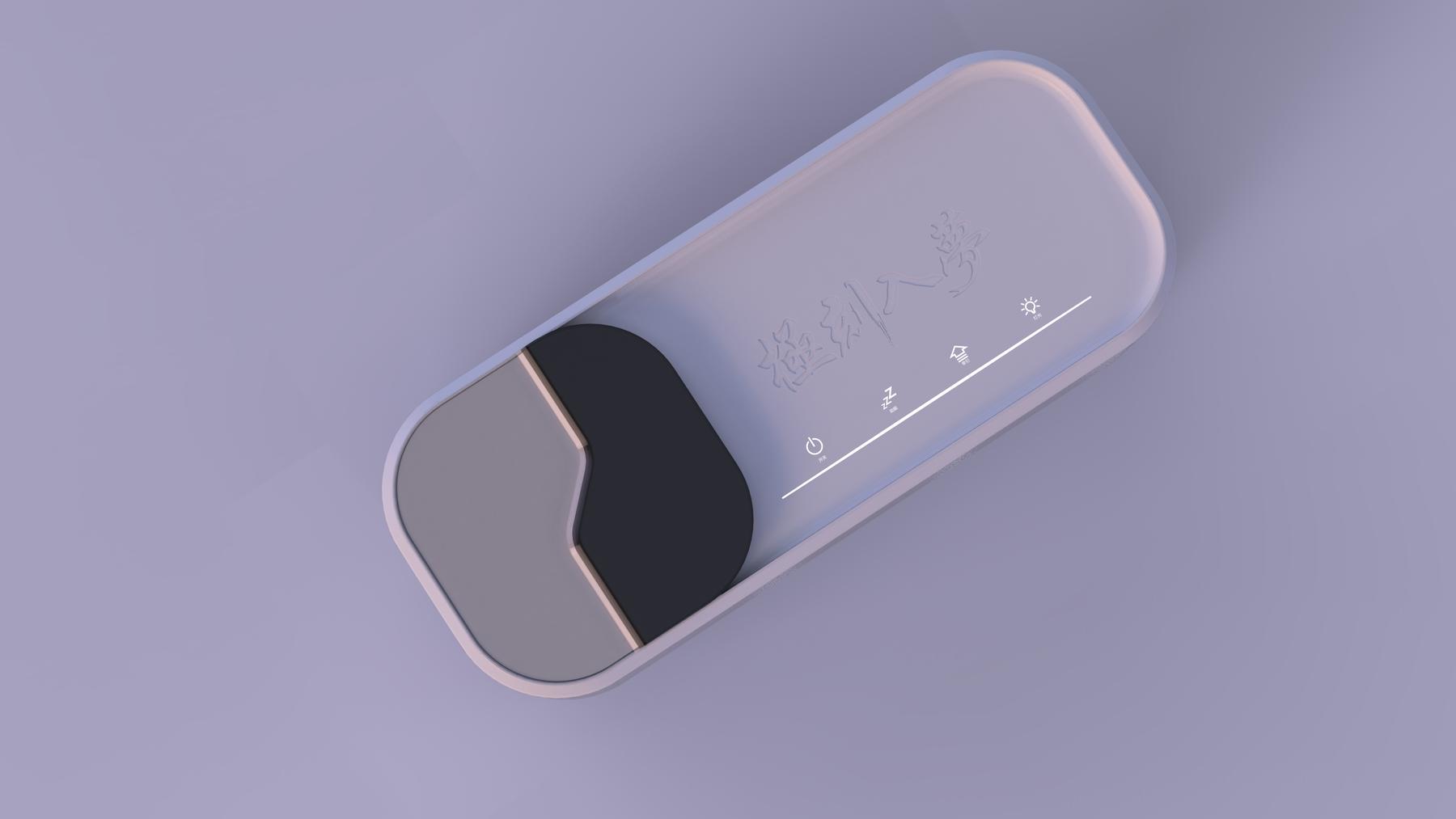

手板拿到手里的那一刻，握感就已经定型

手持类产品的外观设计，一半的信息在手上，不在屏幕上。手掌宽度常见的范围在 75 到 90mm 之间，握持圆柱的舒适直径多数落在三十几到四十几毫米这个区间。这些数字不难查，难的是把它们落到具体这个造型上，还要兼顾重量分布。

等到 CNC 手板出来才发现握不住，改的就不是数字，是造型。机身要收窄，按键位置要挪，内部堆叠要跟着重排，一圈下来效果图等于白画。

所以握持验证必须往前挪。我们现在的做法是：渲染图定稿之前，先用油泥或者 3D 打印做一个粗模，不加表面处理，就是一块能攥在手里的形状。这一步做一天，能挡掉后面两周的返工。手感是个很奇怪的东西，参数算得再准，攥上去的那一下不对就是不对。

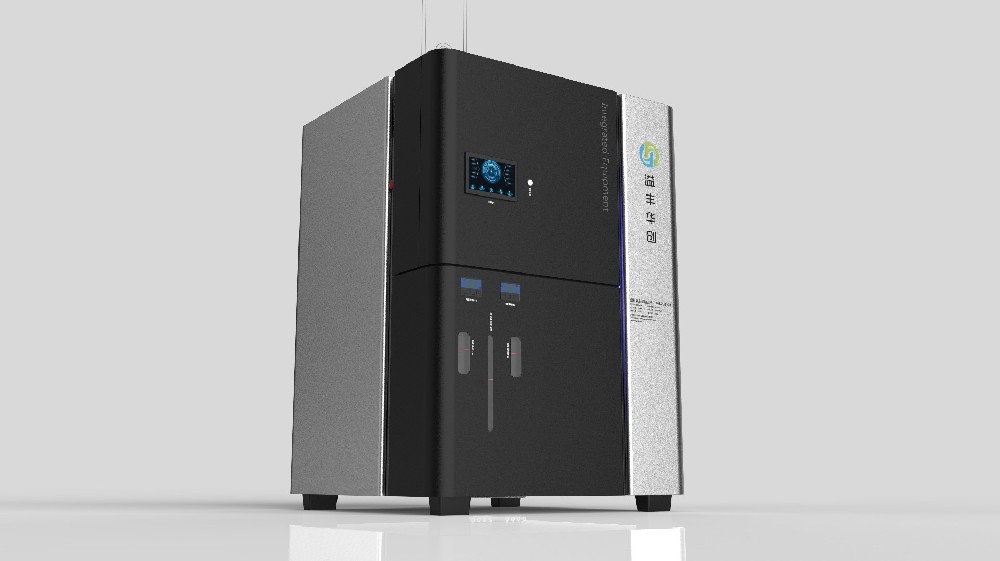

分型线从来都是造型决策，被当成了模具问题

这条线在图纸上就一毫米宽，但它是一条视觉分割线，位置错了整台机器的气质就散了。

模具厂拿到造型，只会问一句"这条线能不能走直"。他们要找的是最省事、最不影响脱模的位置，通常就是最大轮廓处。那个位置往往最难看的，正好切在最饱满的曲面上。

外观面通常要留 0.5 到 1 度的拔模，这个角度会轻微改变曲面的视觉走向，深色高光件上尤其明显。设计的时候要把分型线的位置和拔模方向一起在造型里定下来，标在交付图上。你不管，别人就替你管，结果一般都不好看。

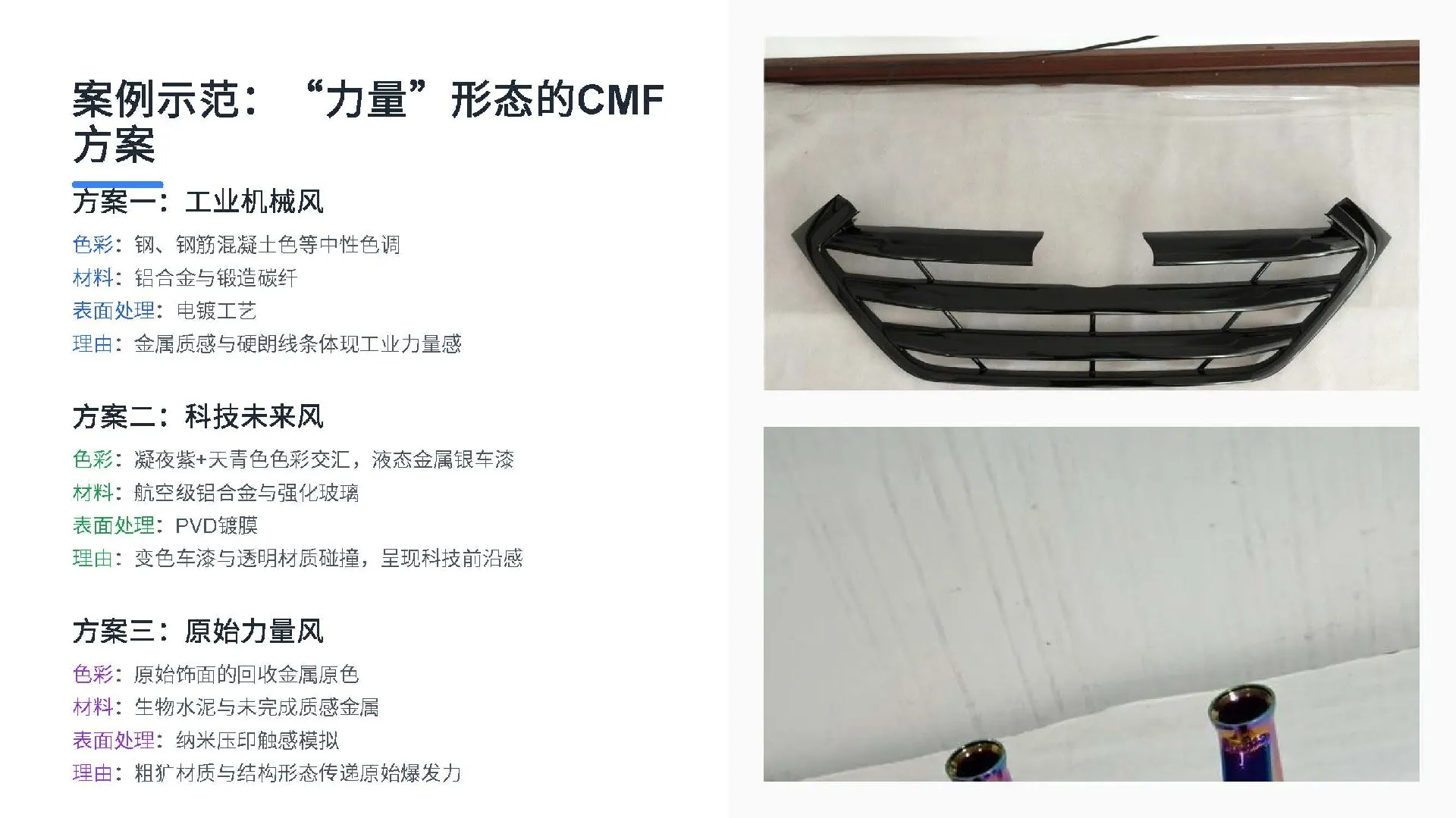

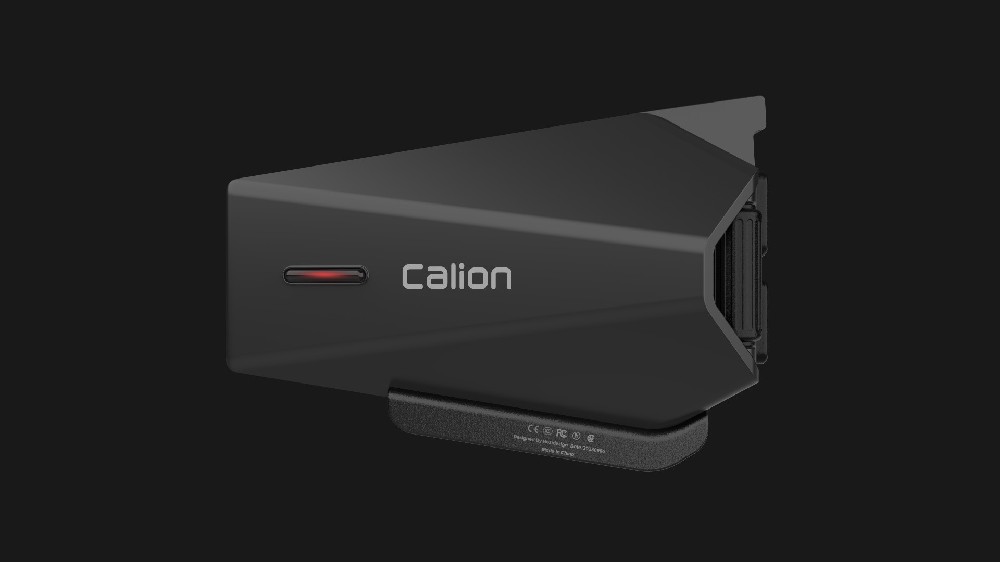

CMF 也是同理。同一个造型，选黑色高光 PC 和选细磨砂深灰，对曲面质量的要求差一个档。黑色高光会把缩水、熔接线、高光抖动全部放大，磨砂能吃掉一大半。颜色和纹理如果拖到最后才定，前面按高光黑做的曲面标准就白做了，或者反过来，为了迁就工艺把造型改简单。

我们内部有一条线：外观定稿评审之前，CMF 至少要定到色系和表面处理等级，不到这个程度就不算定稿。倒不是怕麻烦，是因为颜色和纹理本来就在参与形体的表达，它不属于收尾工作。

说回来，这几件事做起来都不算难，难的是顺序。曲面高光、分型线、握持尺寸、CMF 等级，这四样只要有一项被推到结构评审之后再处理，返工就已经开始了。我们见过的项目里，多数不是设计能力不够，是把该在图纸阶段回答的问题，拖到了实物阶段才问。
